| مكان المنشأ: | تشونغتشينغ، الصين |
|---|---|
| اسم العلامة التجارية: | Sino-NSH |
| إصدار الشهادات: | ISO 9001:2015, CE |
| رقم الموديل: | VFD-100 |
| الحد الأدنى لكمية: | 1 مجموعة |
| تفاصيل التغليف: | علبة خشبية قياسية للتصدير مع مكونات معبأة بالفراغ، ومعالجة مضادة للصدأ للأسطح المعدنية |
| وقت التسليم: | 25-35 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 50 مجموعة في الشهر |
| معدل التدفق: | 6000 لتر / ساعة | درجة الفراغ: | ≥5 باسكال |
|---|---|---|---|
| ضغط العمل: | ≤0.5 ميجا باسكال | نطاق درجة الحرارة: | 20-80 درجة مئوية |
| دقة الترشيح: | ≥1 ميكرومتر (المرحلة النهائية) | محتوى الرطوبة بعد العلاج: | ≤ 5 ppm |
| قوة عازلة بعد العلاج: | ≥75 كيلو فولت | محتوى الغاز بعد العلاج: | ≤0.1 ٪ |
| مزود الطاقة: | 380 فولت، 50 هرتز، 3 مراحل (قابل للتخصيص) | قوة التدفئة: | 90 كيلوواط |
| إجمالي الطاقة: | 105 كيلوواط | مدخل / منفذ النفط: | DN50 |
| وزن: | 2800 كجم | أبعاد: | 3200×1850×2250 ملم |
| مستوى الضوضاء: | ≤75 ديسيبل (أ) | ||
| إبراز: | نظام جفاف الفراغ مزدوج المراحل,تنقية زيت المحول عبر الإنترنت,6000 لتر/ساعة معالجة زيت المحطة الفرعية |
||

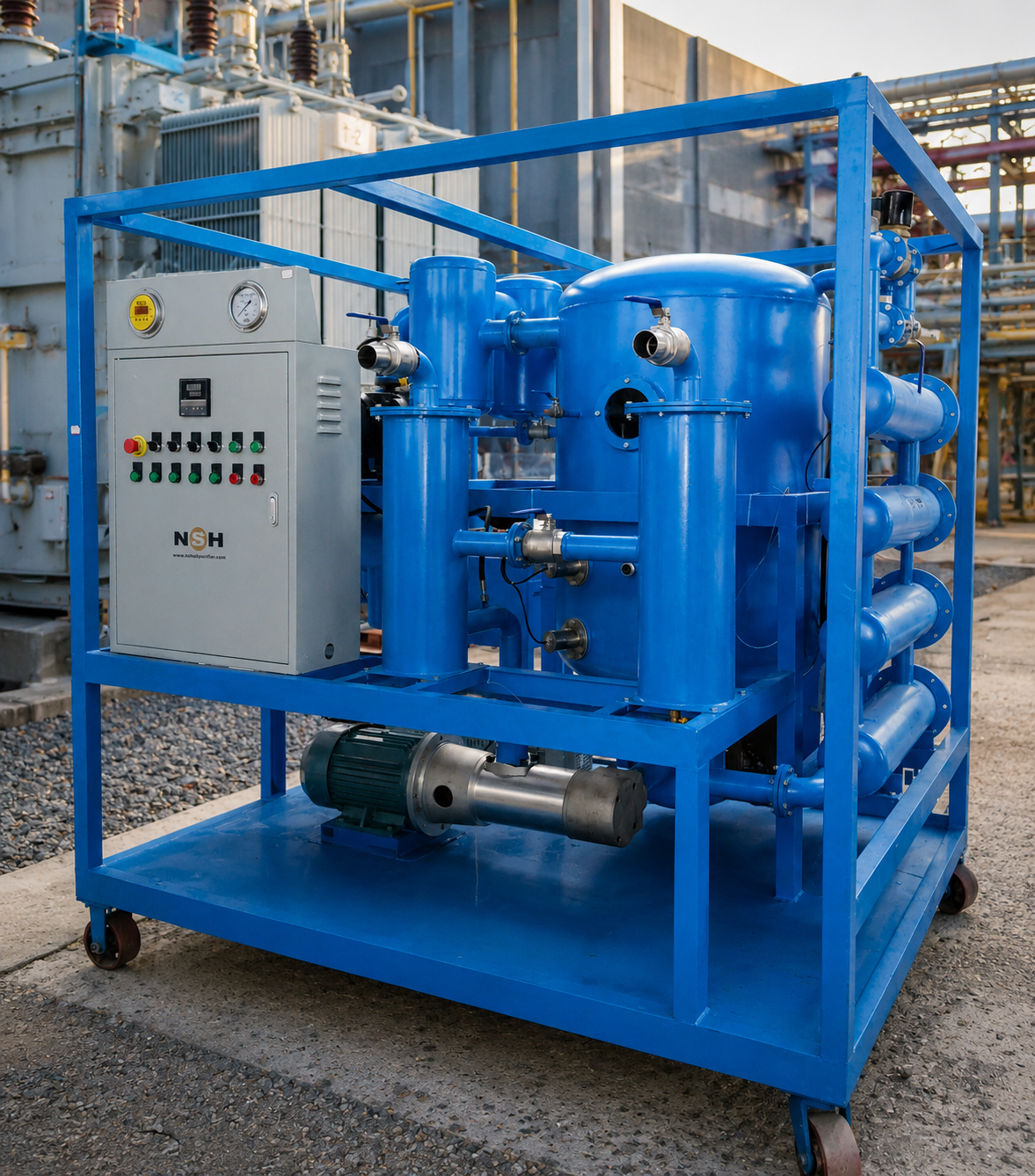

جهاز VFD-100 هو نظام تنقية زيت محولات مزدوج المرحلة بالشفط مصمم للتشغيل المستمر عبر الإنترنت في صيانة محولات المحطات الفرعية. بسعة معالجة مقدرة تبلغ 6000 لتر في الساعة، يجمع بين التجفيف بالشفط العالي، والترشيح الدقيق متعدد المراحل، وإزالة الغازات السريعة في هيكل متكامل واحد لاستعادة زيت العزل والحفاظ عليه وفقًا لمعايير خدمة IEC 60422.
على عكس أنظمة الشفط أحادية المرحلة التي تعتمد على غرفة تمدد واحدة، يستخدم جهاز VFD-100 عملية فصل بالشفط على مرحلتين. في المرحلة الأولى، يتم تشتيت الزيت في طبقة رقيقة عبر تعبئة منظمة بنسبة مساحة سطح إلى حجم تتجاوز 250 متر مربع/متر مكعب تحت ضغط شفط ≤200 باسكال، مما يؤدي إلى إزالة الجزء الأكبر من الماء الحر والمستحلب. تعمل المرحلة الثانية بضغط شفط نهائي ≤5 باسكال، وتستهدف الرطوبة المذابة على المستوى الجزيئي. تحقق هذه الطريقة المرحلية محتوى رطوبة بعد المعالجة ≤5 جزء في المليون (طريقة كارل فيشر ASTM D1533) من ظروف الدخول التي تصل إلى 50-80 جزء في المليون، دون تجاوز درجة حرارة تسخين الزيت 65 درجة مئوية - أقل بكثير من عتبة التحلل الحراري للزيوت المعدنية النفثينية والبارافينية.
تم تكوين النظام للتركيب الدائم أو شبه الدائم في المحطة الفرعية، مما يتيح التنقية الجانبية أثناء بقاء المحول في الخدمة. تسحب حلقة تجاوز بصمام 5% إلى 15% من إجمالي حجم الزيت من صمام التصريف السفلي للمحول وتعيد الزيت المنقى إلى خزان الحفظ أو منفذ التعبئة العلوي. تحافظ هذه الدورة المستمرة على قوة العزل الكهربائي للزيت ≥75 كيلوفولت (ASTM D877، فجوة 2.5 مم) والرطوبة ≤5 جزء في المليون بشكل مستمر، مما يلغي الحاجة إلى حملات المعالجة غير المتصلة الدورية التي تتطلب فصل المحول عن الخدمة.
يتم التعامل مع تلوث الجسيمات من خلال قطار ترشيح ثلاثي المراحل:
يؤثر محتوى الغاز المذاب في زيت المحولات - بما في ذلك الأكسجين والنيتروجين وأول أكسيد الكربون والأسيتيلين - بشكل مباشر على خصائص العزل الكهربائي ويعمل كمؤشر تشخيصي للأعطال الوشيكة. يقلل نظام الشفط VFD-100 محتوى الغاز الإجمالي إلى ≤0.1% بالحجم (ASTM D3612)، مما يعيد قدرة الزيت على امتصاص الغازات ويحسن قوة العزل الكهربائي النبضي. بالنسبة للمحولات التي تشير نتائج تحليل الغاز المذاب (DGA) فيها إلى وجود خطأ حراري أو نشاط تفريغ جزئي، فإن وظيفة إزالة الغازات هي خطوة حاسمة قبل إعادة أخذ العينات لإعادة تحديد خط الأساس للاتجاه.
يتم تسخين الزيت على مراحل عبر بنك سخان من الفولاذ المقاوم للصدأ من نوع الغلاف والأنابيب بقدرة تسخين إجمالية تبلغ 90 كيلوواط. يتم تنظيم درجة الحرارة بواسطة وحدة تحكم PID بدقة حالة مستقرة تبلغ ±1 درجة مئوية، مما يحافظ على الزيت عند 55-65 درجة مئوية لتحقيق كفاءة تجفيف مثلى. يمنع قطع التيار الآمن عند درجة الحرارة الزائدة عند 80 درجة مئوية الزيت من التكسير الحراري. عناصر التسخين مصنوعة من سلك مقاوم من نوع Incoloy 800 مغلف بالفولاذ المقاوم للصدأ 316L، مصنفة للتشغيل المستمر مع زيت المحولات عند درجات حرارة التصميم.

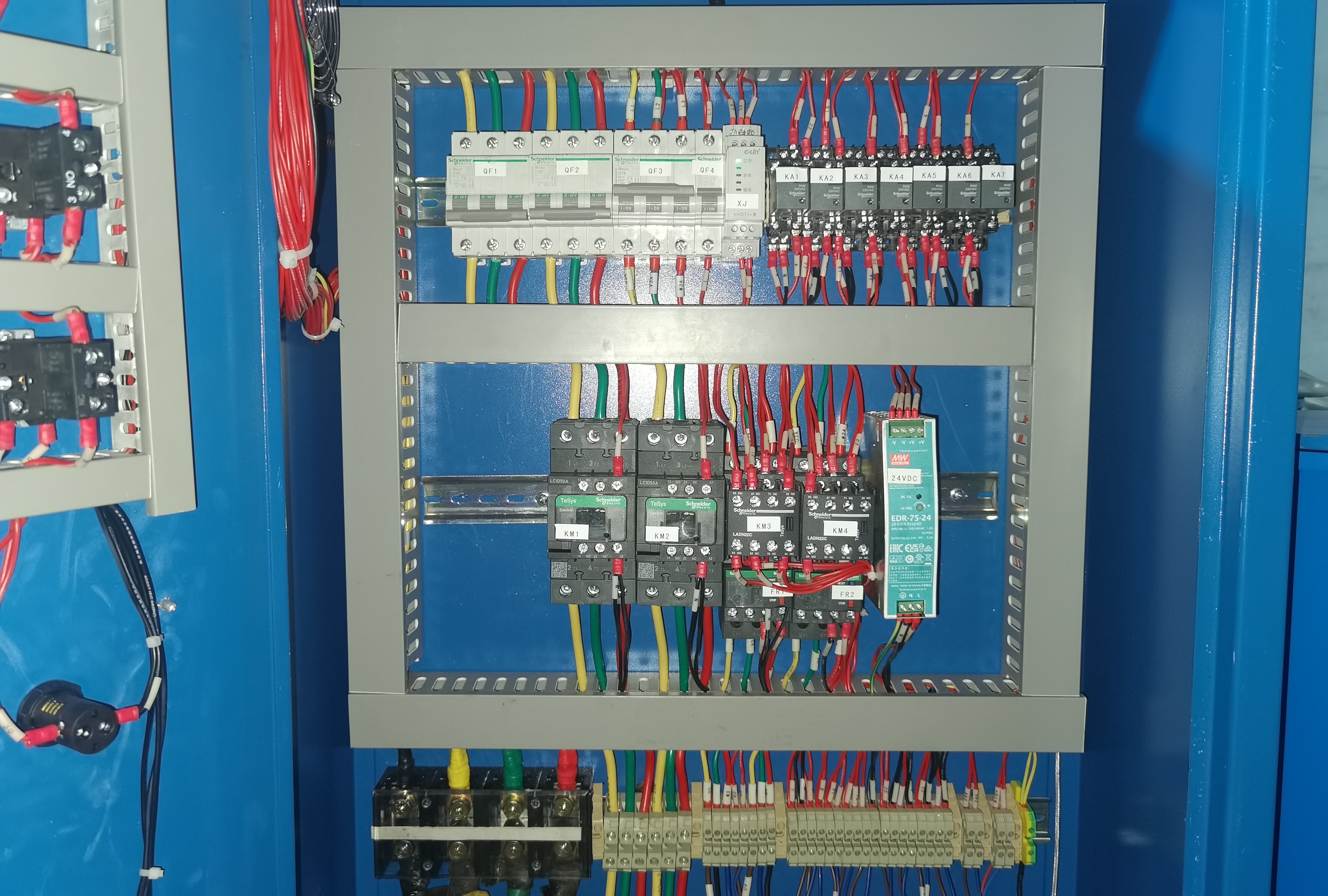

يتم تشغيل النظام عبر لوحة تحكم قائمة على PLC مع شاشة لمس HMI مقاس 7 بوصات. تشمل شاشات العرض في الوقت الفعلي مستوى الشفط (باسكال)، ودرجة حرارة الزيت (درجة مئوية)، ومعدل تدفق الزيت (لتر/ساعة)، والضغط التفاضلي عبر كل مرحلة ترشيح (كيلو باسكال). تؤدي عتبات الإنذار القابلة للبرمجة إلى تشغيل تنبيهات مرئية ومسموعة للضغط التفاضلي العالي للمرشح (مما يشير إلى تحميل العنصر)، والشفط المنخفض، وظروف درجة الحرارة الزائدة. تحمي سلسلة الإغلاق التلقائي مضخة الشفط وسخان الزيت في حالة فقدان الطاقة أو ظروف الإنذار الحرجة.
| المكون | المادة | المعيار |
|---|---|---|
| غرف الشفط | الفولاذ المقاوم للصدأ 304 | ASTM A240 |
| الأنابيب والصمامات | الفولاذ المقاوم للصدأ 304 | ASTM A312 |
| غلاف وأنابيب السخان | الفولاذ المقاوم للصدأ 316L / 304 | ASTM A269 |
| مضخة التغذية | جسم من الحديد الزهر، دافع من الفولاذ المقاوم للصدأ | DIN 24255 |

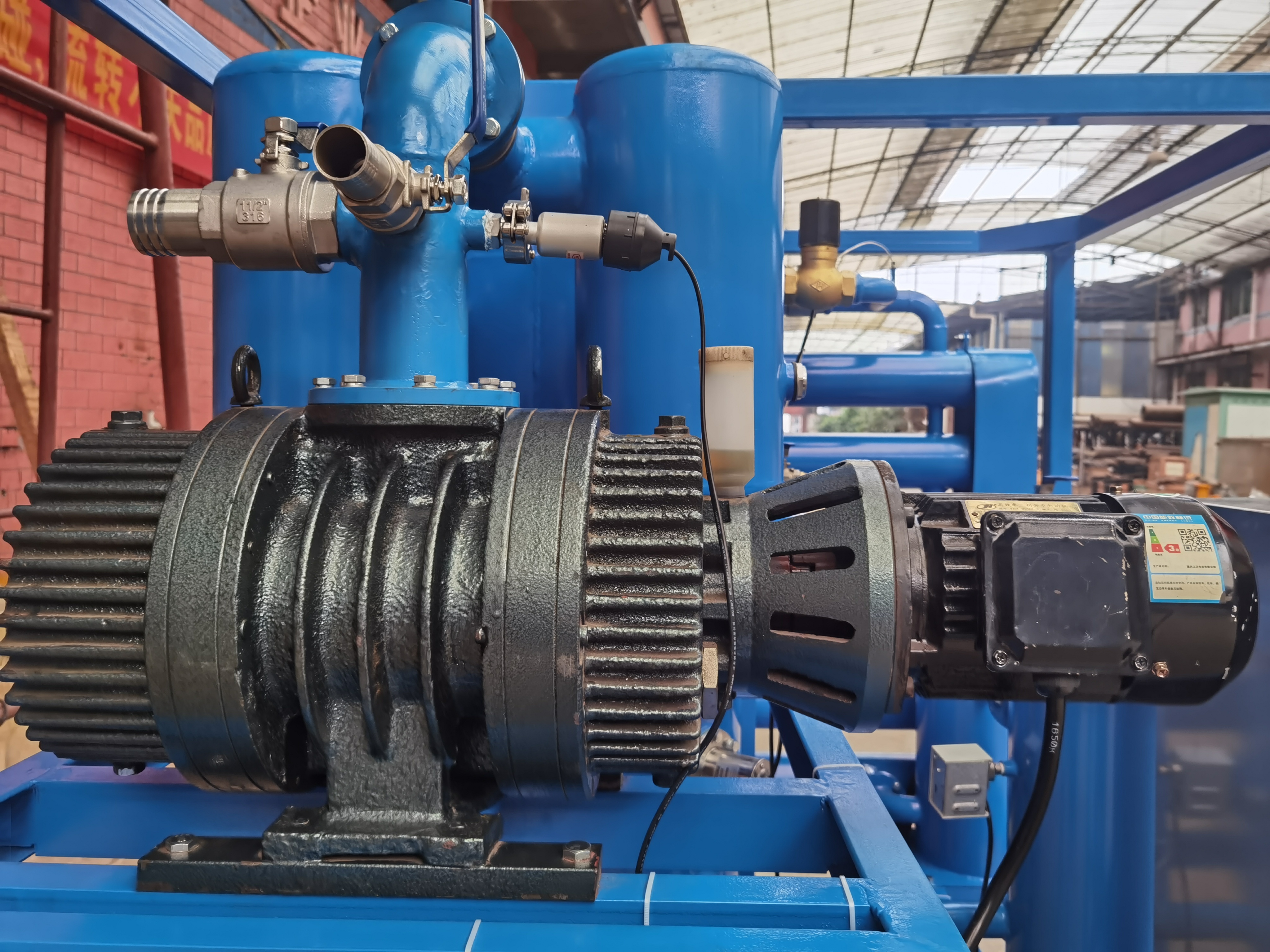

| مضخة الشفط | ريشة دوارة، مختومة بالزيت | ISO 21360 |
| إطار الهيكل | فولاذ كربوني، مطلي بالإيبوكسي | ISO 12944 C3 |
| الحشيات والحلقات الدائرية | فيتون (FKM) | ASTM D2000 |
هذا النظام مصنف للزيوت العازلة المعدنية المطابقة لـ IEC 60296 (الفئة الأولى والثانية) وهو مناسب للمحولات المصنفة حتى 100 ميغا فولت أمبير عند 69-220 كيلوفولت في التطبيقات التالية:
