جهاز تنقية زيت المحولات من النوع المظلة الخارجية مع مقطورة 6000 لتر في الساعة

جهاز تنقية زيت المحولات من نوع المظلة الخارجية مع مقطورة 6000 لتر في الساعة

1. الوظيفة

يستخدم جهاز فلتر زيت الفراغ Sino-NSH لتصفية زيت العزل في المحولات. يقوم بإزالة الرطوبة والغاز والشوائب في الزيت بكفاءة من خلال إزالة الغازات والتجفيف والترشيح الدقيق، ويحسن خصائص الجهد لزيت عزل المحولات.

2. الميزات

1. إزالة الغازات والتجفيف القصوى: فراغ مزدوج المرحلة (مضخة جذور + مضخة ريش دوارة)، محتوى الماء الدقيق ≤5 جزء في المليون، محتوى الغاز ≤0.1%.
2. تنقية عميقة: يزيل الماء الحر ويزيل الماء المذاب، مما يحسن بشكل كبير مقاومة الضغط لعملية ترشيح واحدة.
3. حماية درجة الحرارة المنخفضة: التجفيف بالغليان بدون تسخين عالي الحرارة يمنع تشقق الزيت وتقادمه، مما يحمي عمر الزيت.
4. كفاءة عالية وتوفير الطاقة: مضخة جذور عالية السرعة تزيد من كفاءة المعالجة بأكثر من 30%، مما يؤدي إلى استهلاك طاقة أقل لكل طن من الزيت المعالج.
5. مناسب للجهد العالي: مصمم خصيصًا للمحولات ذات مستويات الجهد 220 كيلوفولت وما فوق، ويلبي معايير اتصال شبكة الجهد الفائق.
6. تكامل متعدد الوظائف: آلة واحدة تدمج وظائف متعددة بما في ذلك إزالة الماء، وإزالة الغازات، وإزالة الشوائب، وتسخين الزيت، ونقل الزيت، ودوران الزيت الساخن، وتجفيف الفراغ.
7. ترشيح متعدد المراحل: هيكل ترشيح متزايد الكثافة يعترض الشوائب طبقة تلو الأخرى، من الخشن إلى الدقيق، ويفلتر الجسيمات الدقيقة بفعالية.
8. آلي للغاية: يتميز بالتحكم التلقائي في درجة الحرارة، وضبط ربط مستوى السائل، وحماية ذكية للتداخل لمضخات الزيت والسخانات ومضخات الفراغ ومضخات الجذور، وبدء/إيقاف بزر واحد.

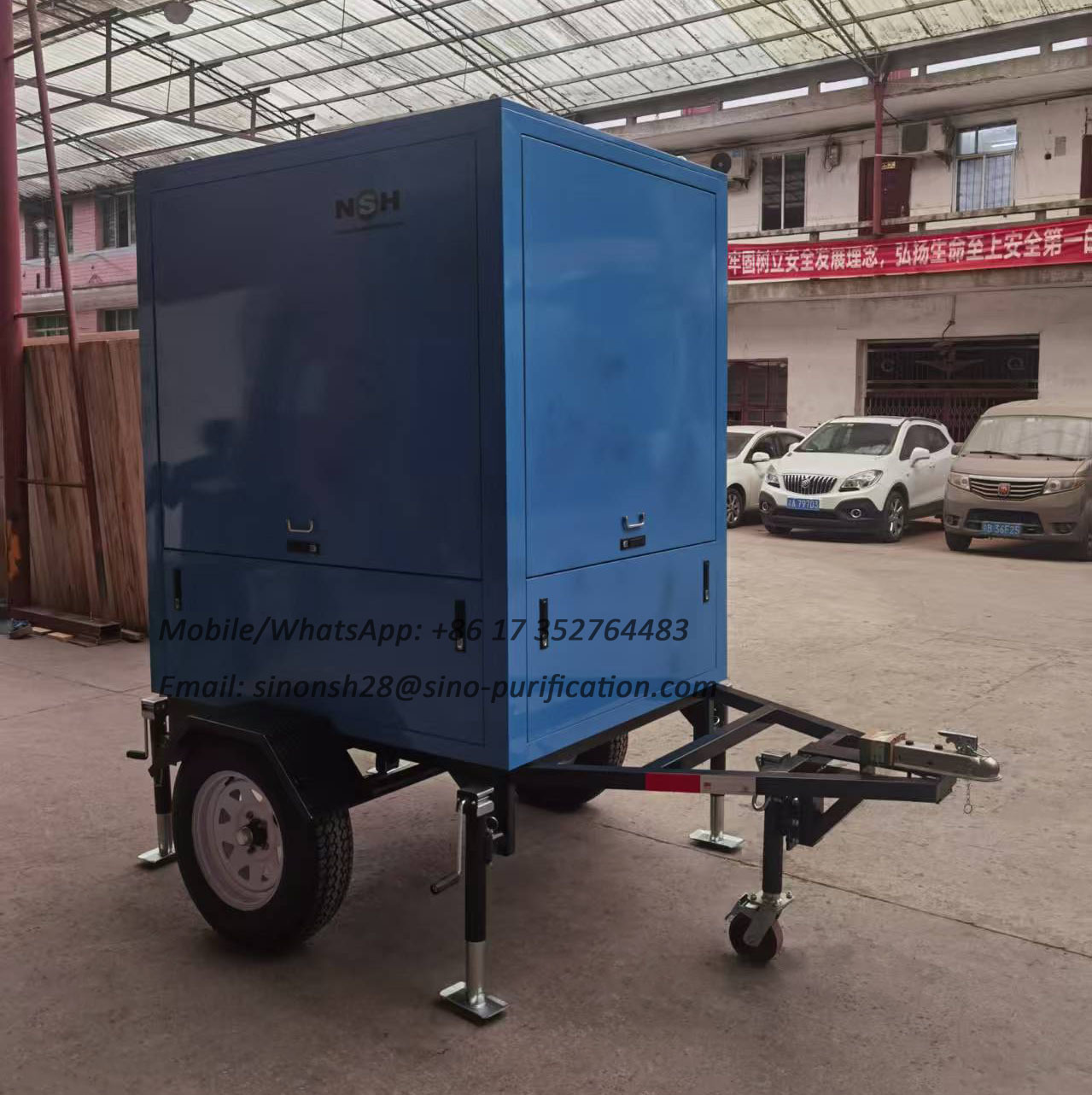

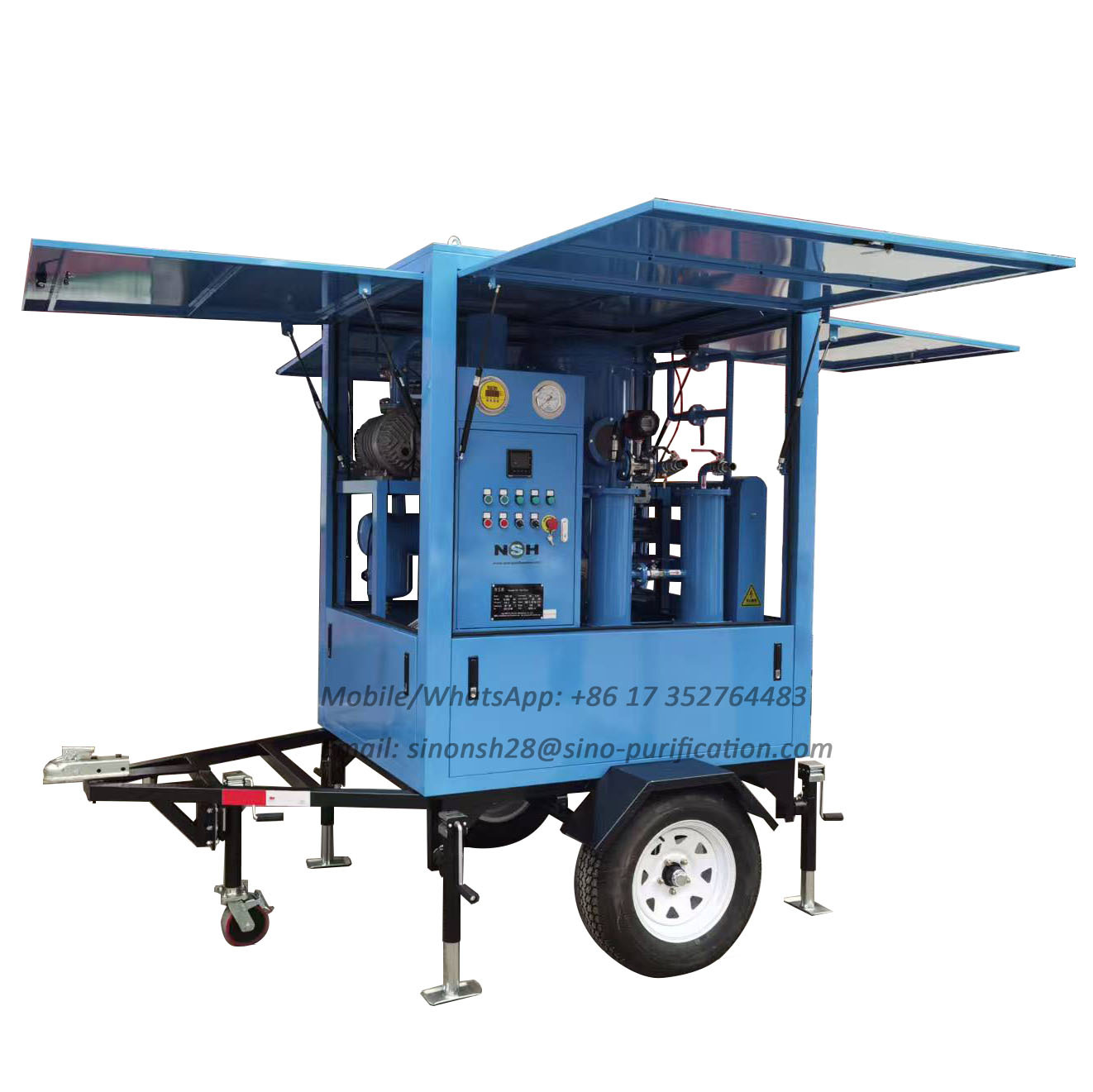

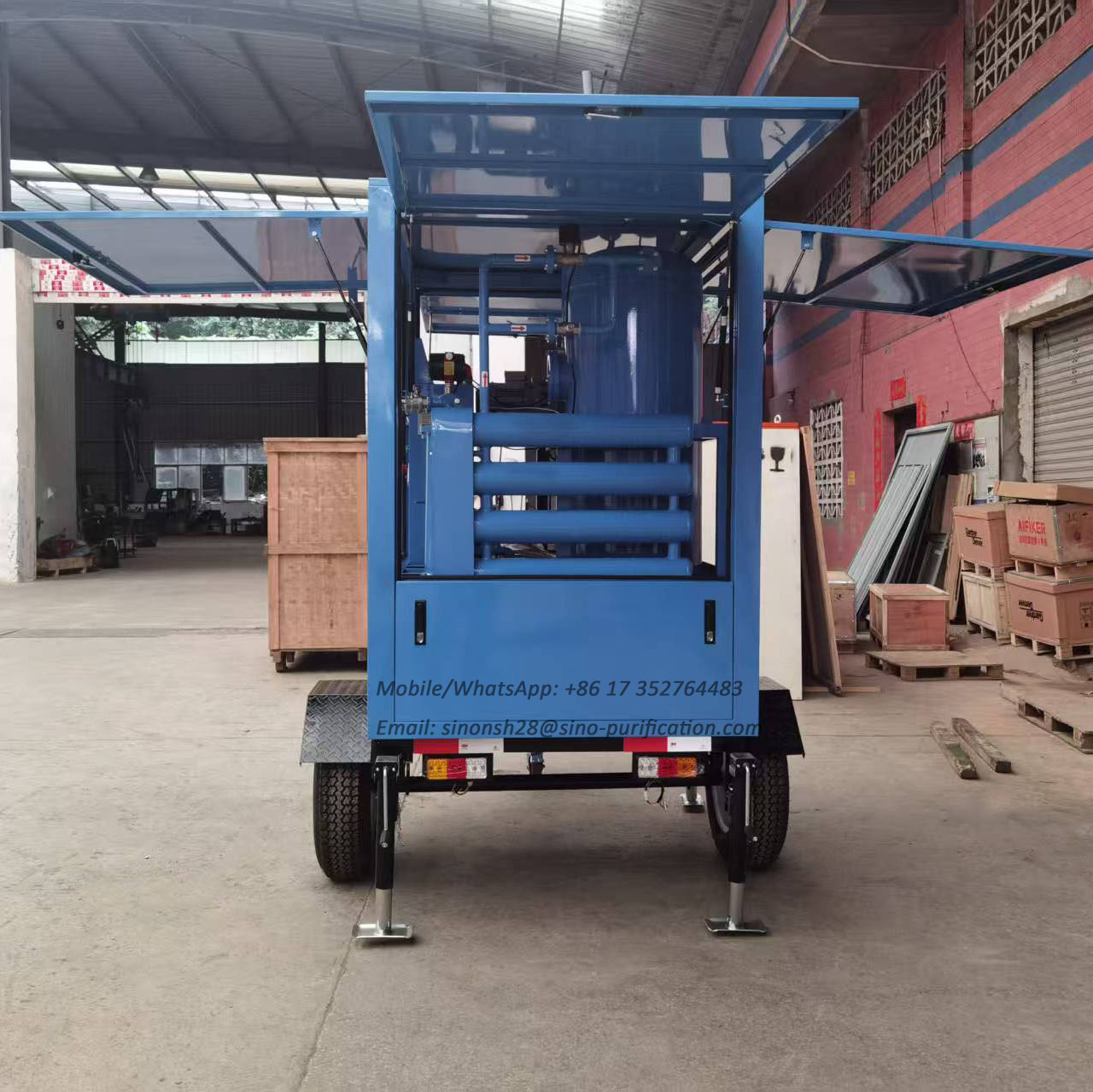

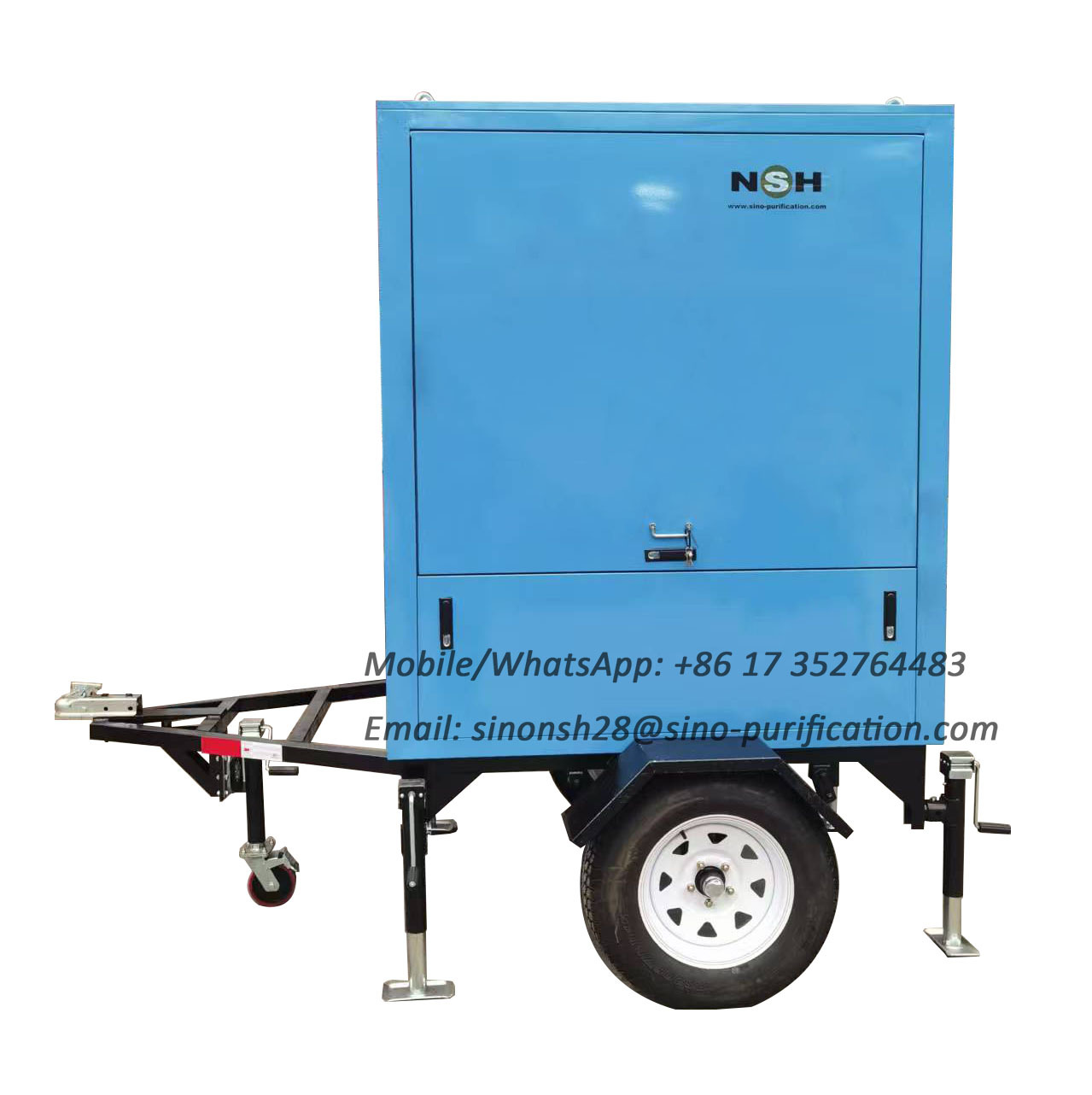

9. تطبيق متنقل: مجهز بمقطورة صالحة للطرق وغطاء مقاوم للمطر، ومناسب لمواقع الإنشاءات الميدانية وعمليات النقل المتنقلة عبر المناطق.
10. مراقبة في الوقت الفعلي: مجهز بأدوات متعددة تعرض الضغط ودرجة الحرارة والفراغ وما إلى ذلك، مما يوفر نظرة عامة واضحة على حالة التشغيل.
11. حمايات متعددة: تشمل وظائف الحماية السلامة ضد الجهد الزائد، وارتفاع درجة الحرارة، وفقدان الطور، ومستوى السائل غير الطبيعي.
12. تطبيق واسع: مناسب لسيناريوهات معالجة زيت العزل المختلفة في محطات الطاقة ومصانع المحولات والسكك الحديدية والمؤسسات الصناعية والتعدين وما إلى ذلك.

3. المكونات الرئيسية

1. نظام الفراغ: مضخة جذور (مضخة رئيسية) + مضخة ريش دوارة (مضخة مساعدة)، اتصال تسلسلي مزدوج المرحلة، يضمن فراغًا عاليًا.
2. نظام التسخين: سخان يتم التحكم في درجة حرارته، عنصر تسخين من الفولاذ المقاوم للصدأ، تسخين سريع وعمر خدمة طويل.
3. نظام الترشيح: فلتر متعدد المراحل (فلتر خشن + فلتر دقيق)، فلاتر متزايدة الكثافة، تعترض الشوائب والجسيمات بفعالية.
4. مضخة الزيت: مضخة لولبية، توصيل مستقر، معدل تدفق قابل للتعديل.
5. نظام التكثيف: مشعاع مبرد بالماء أو بالهواء، يستعيد الرطوبة من الزيت، مما يقلل الحمل على مضخة الفراغ.
6. نظام الفصل: هيكل إزالة الغازات بالرش ثلاثي الأبعاد/الغشائي، يزيد من مساحة تلامس الزيت والسائل ويحسن كفاءة التجفيف وإزالة الغازات.
7. نظام التحكم الكهربائي: خزانة تحكم ذكية، تدمج وظائف التحكم في درجة الحرارة، والتحكم في مستوى السائل، وحماية تداخل المضخات والصمامات.
8. مكونات الخزان: خزان فصل الفراغ وخزان تخزين الزيت، مصنوع من الفولاذ الكربوني عالي الجودة أو الفولاذ المقاوم للصدأ.
9. صمامات الأنابيب: أنابيب مقاومة للزيت وصمامات كروية/صمامات فراشة، تتحكم في اتجاه تدفق الزيت والتشغيل/الإيقاف.
10. الإطار والغطاء: قاعدة هيكل فولاذي متكامل، قوية ومتينة. الأجهزة: مقياس الفراغ، مقياس الضغط، مقياس الحرارة، ومقياس المستوى توفر مراقبة في الوقت الفعلي للمعلمات التشغيلية.
11. نظام تصريف المياه: صمامات تصريف تلقائية/يدوية تصرف المكثف المنفصل بشكل دوري.

4. ملحقات إضافية اختيارية

1. تحكم بشاشة لمس PLC: يستبدل الأزرار التقليدية، مما يتيح التشغيل الآلي بالكامل، وتسجيل البيانات، والتشخيص الذاتي للأعطال.
2. مقياس الرطوبة الدقيقة عبر الإنترنت: يراقب ويعرض محتوى الرطوبة الدقيقة في الزيت في الوقت الفعلي، مما يلغي الحاجة إلى أخذ العينات والاختبار، ويسمح بالمراقبة المستمرة لجفاف الزيت.
3. مقياس التدفق: يعرض معدل التدفق المعالج وكمية الزيت الإجمالية في الوقت الفعلي، مما يسهل المراقبة والتسجيل.
4. قوة تسخين محسنة: زيادة قوة السخان، مناسبة للتشغيل السريع في المناطق الباردة أو البيئات ذات درجات الحرارة المنخفضة.
5. خراطيم زيت مدخل ومخرج ممتدة: 20 مترًا لكل لفة، قابلة للتكيف مع سيناريوهات التشغيل لمسافات طويلة.
6. مجموعة أدوات مخصصة: تحتوي على مجموعة كاملة من الأدوات المتخصصة المطلوبة لصيانة المعدات.
7. عنصر تسخين احتياطي: يتم تضمين مجموعة من عناصر التسخين مع المعدات للاستبدال السريع في الموقع.

5. المعلمات

6. ما ستحصل عليه بعد استفسارك

1. عرض أسعار رسمي مع قائمة الأسعار والمنتجات والملحقات، والضمان.
2. التفاصيل الفنية بما في ذلك ورقة المواصفات، مقدمة مفصلة للآلة، نموذج ثلاثي الأبعاد، مخطط تدفق، وصور مرجعية.
3. تفاصيل التكوين.
4. مقاطع فيديو مرجعية.
