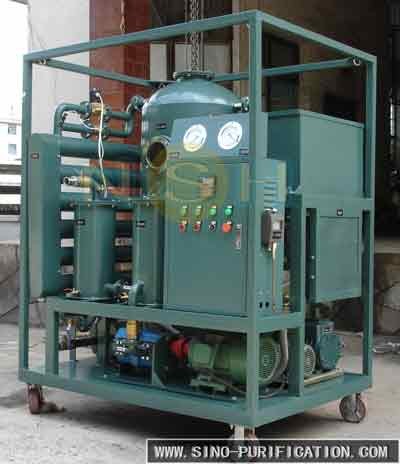

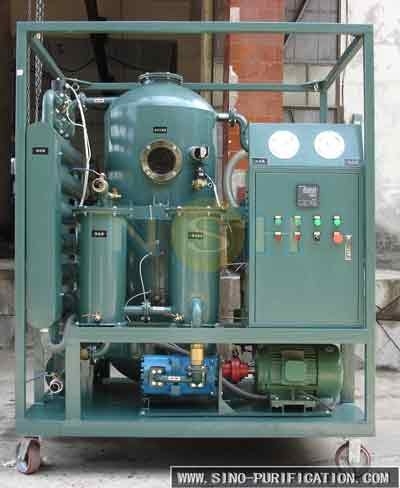

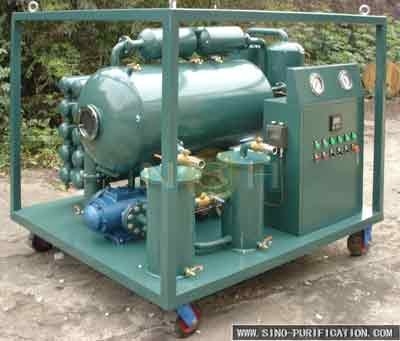

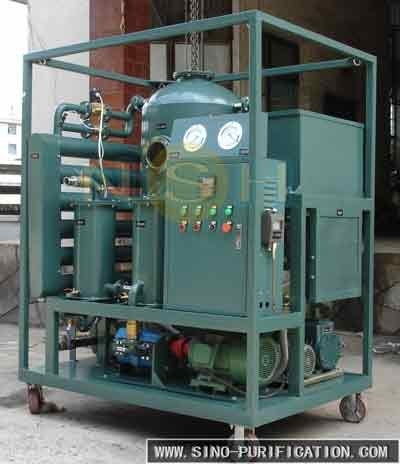

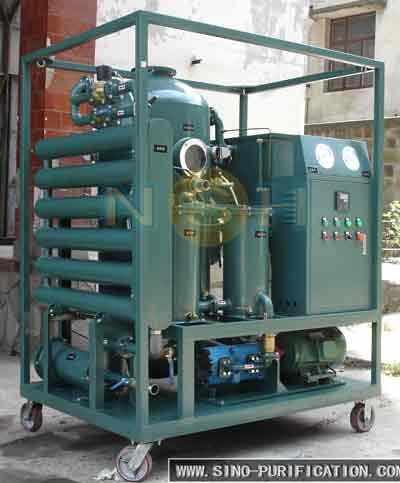

آلة تصفية زيت 65 كيلوواط من مرحلة واحدة: محول الفراغ مطهر زيت بقدرة 6000 لتر / ساعة

آلة تصفية زيت 65 كيلوواط من مرحلة واحدة: محول الفراغ مطهر زيت بقدرة 6000 لتر / ساعة

الوصف

الصينية-NSH-VF هي وحدة الجفاف وإزالة الغازات التي تستخدم كل من تقنيات المعالجة الحرارية والفراغ. بالمقارنة مع سلسلة الصينية-NSH-VFD،هذه الوحدة هي أكثر ملاءمة للتطبيقات التي تتطلب كميات أقل من النفط أو قدرات أقلفي المقام الأول ، يتم استخدام الصينية NSH-VF لتعزيز خصائص الزيوت العازلة الموجودة في المحولات الكهربائية وغيرها من المعدات الكهربائية المليئة بالزيت.إنه يزيل المياه المذابة والحرة بكفاءة، الغازات المذابة، والشوائب الجسيمية، وبالتالي رفع المؤشرات الخاصة للزيت العازل.من خلال دمج تكنولوجيا تبخير الفراغ المضيئ مع تكنولوجيا المرشحات التدريجية المغلقة، سينو-NSH-VF يحقق أداء تنقية النفط المثالي. علاوة على ذلك، فإن مزيج من المعالجة الحرارية والفراغية يزيد من فولتاج الانهيار،والتي يمكن زيادتها من 25kV إلى أكثر من 60kVيمتلك الصين-NSH-VF هيكلًا محسّنًا وآليات تحكم آمنة ، تلبي الاحتياجات الشاملة لمصنعي المحولات ومقدمي الخدمات.

عامة

VF series transformer oil single-stage vacuum oil filter is widely used in power industry and large industrial and mining enterprises to purify the insulation oil of power transmission and transformation equipmentيمكن أيضا استخدامها للزيت الهيدروليكي، وتزوييد معالجة تنقية الزيت. يمكن أن تزيل بفعالية الماء والغاز والجسيمات الشوائب في الزيت، وتحسين قوة العزل وجودة الزيت،وتضمن التشغيل الطبيعي للمعدات الكهربائية.

يستخدم جهاز تنقية الزيت العازل الفراغي من سلسلة VF بشكل رئيسي لتمديد عمر الزيوت المستخدمة في المحولات ومكابح الدوائر والمحفزات المتبادلة ومحكمات الجهد ووسائط التبديلأو لإدخال زيت العزل في المحولات.

مجهزة بمجددات ، يمكن أن تحسن من تأثير de-acid ، de-color و إزالة dielectric والحمض بشكل أكثر فعالية. قيمة فولتاج الانهيار سوف تزيد من 15KV إلى 65KV.أداء وعمر زيت العزل سوف تتحسن وتمتد بشكل رهيب بعد تنقية وتجديد.

ظروف التشغيل

يجب تصميم المنشأة لتعمل بشكل مثالي في درجات حرارة محيطية تتراوح من -20 درجة مئوية إلى 55 درجة مئوية.

أربعة أنظمة أمان وحماية رئيسية:

- نظام التحكم الذاتي في مستوى السائل

- نظام حماية الضغط التلقائي

-نظام التحكم الذاتي في درجة الحرارة الثابتة

الحواف

• لإزالة الماء الحر القابل للذوبان والكربون والغازات الحرة والذوبان والجسيمات من الزيت العازل بفعالية وسرعة.
• تحسين قيمة فولتاج الانقطاع بشكل كبير.
• سهلة التعامل والصيانة.
• حقن الزيت في المحولات
• العمل عبر الإنترنت
• انخفاض تكاليف الصيانة والاستبدال
• كفاءة عالية وفعالية
• الحجم الصغير، الوزن الخفيف، ضجيج منخفض
• أحجام وتكوينات مختلفة (درع) متاحة.

السمات

خصائص مرشح زيت الفراغ ذو مرحلة واحدة من سلسلة NSH-VF:

A. نظام تصفية عالي الدقة، وعناصر تصفية عالية الجودة والتصفية المتعددة المراحل التدريجية تساعد على إزالة الشوائب الميكانيكية من النفط بفعالية.فلتر لديه وظيفة التحقق الذاتي للكشف عن حالة الملوثات.
ب. نظام التدفئة مصنوع من الفولاذ المقاوم للصدأ ويستخدم تصميم أنابيب محسّن لضمان تسخين متساو وتحديد درجة حرارة النفط.
ج. مجهزة بنظام تحكم تلقائي في درجة الحرارة، ونظام تحكم تلقائي في مستوى السائل، ونظام حماية تلقائية من الضغط والمكونات الرئيسية عالية الجودة،لضمان الموثوقية العالية والأداء المثالي للمعدات.
D. مرشح الزيت الفراغ من مرحلة واحدة يدعم التشغيل عبر الإنترنت دون إشراف ولديه مؤشر يشير إلى حالة التشغيل.
E. تبني تصميم قفل التحكم الكهربائي. يتم قفل نظام الفراغ ونظام مضخة الزيت ونظام التدفئة في التحكم لتجنب الآثار الضارة للعمل غير الصحيح.
F. مجهزة بإشارة لاستبدال المرشح وجهاز التوقف التلقائي للإفراط في الحمل.
G. مجهزة بأضواء وقف الطوارئ وإضاءة الإنذار لمنع التسرب والإفراط في الطاقة، بحيث تحمي المحرك.
H. مع تسلسل المرحلة، وظيفة حماية كسر المرحلة والتحكم الطبيعي، يمكن أن تتوقف فجأة
I. يمكن تشغيل الجهاز عبر الإنترنت وخارج الإنترنت. بالإضافة إلى ذلك ، يمكن استخدامه أيضًا كمضخة فراغ مستقلة ومعدات زيت فراغ للمعدات الكهربائية المغمورة بالزيت.بعد التطهير، سيتم استعادة المعلمات التقنية وأداء زيت المحول بشكل كبير. في ظل الظروف المثالية، يمكن أن يصل فولتاج انهيار الزيت إلى 75-80kV.

المكونات الرئيسية

الفيلتر السابق:

يستخدم 50-80 شبكة المصفاة لإزالة أي جزيئات كبيرة

سخان كهربائي:

نظام تسخين الزيت يضمن أقل من 1.0 و / سم. أثناء عملية التسخين ، يتم تجنب تدهور الزيت الناجم عن ارتفاع درجة حرارة الزيت. يمكن ضبط درجة حرارة الزيت بين 20 درجة مئوية إلى 80 درجة مئوية.يتم التحكم في السخان يدويا أو تلقائياسوف يتوقف التدفئة تلقائيًا عندما تصل درجة حرارة الزيت إلى درجة معينة. كونها مثبتة مع أجهزة حماية السلامة ، فإن نظام التدفئة آمن وموثوق به.سيقوم جهاز التدفئة التوقف عن العمل تلقائيًا عندما يكون حجم زيت المدخل منخفضًا جدًا لتجنب تلف جهاز التدفئة.

غرف الفراغ:

يستخدم تقنية التجميع، تقنية التجميع، تقنية الفصل وتكنولوجيا التطهير المكررة لإزالة الماء الحر والذوبان والغازات الحرة والذوبان.يتم تثبيت الكرة العائمة على مستوى الزيت أو نظام التحكم التلقائي في مستوى السائل تحت الحمراء في وعاء الفراغ للسيطرة على مستوى الزيت لتجنب زيت

يتم امتصاصه في مضخة الفراغ في العملية. الابتكار الجديد للقضاء على الرغوة يمكن أن يمنع امتصاص النفط في مضخة الفراغ.

د. مبرد للزيت:

متصل بين غرفة الفراغ ومضخة الجذور، مضخة الفراغ لتجنب دخول النفط في مضخة الجذور ومضخة الفراغ. ثانيا، لتبريد الهواء المدفئ.

مضخة تفريغ الزيت:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

الفلتر الدقيق:

يحصل الزيت على معالجة "التلميع" النهائية من خلال المرور عبر عنصر عالي الأداء. تم تصنيف المرشح لالتقاط 99.5٪ من الجسيمات الأكبر من 5 إلى 10 ميكرون مطلق.

غ. مسبار أخذ العينات:

يجب توفير مسبارين لعملية أخذ العينات، واحد للزيت الوارد والآخر للزيت المعالج.

صمامات الدخول والإفراز:

يتم توفير صمامات يدوية للاتصال بالدخول والإفراز.

صمام إعادة التداول اليدوي:

يتم توفير صمام يدوي واحد لأغراض إعادة التداول.

j. وصلة تجفيف المحول:

وصلة محول واحد جافة

لوحة التحكم:

الأجهزة، الإنذارات والقفلات، الأجهزة والتحكمات الكهربائية تقع في الحجرة من نوع NEMA 12.يتم توفير العديد من أضواء الطيار للإشارة إلى حالة التشغيل ((تشغيل / إيقاف) للمكونات الرئيسية وحالات الإنذار.

المواصفات التقنية:
