| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Sino-NSH |
| إصدار الشهادات: | CE, ISO, CCC, SGS, CNAS, CQC |
| رقم الموديل: | VFD-200 |
| الحد الأدنى لكمية: | 1 مجموعة |
| الأسعار: | USD 5000-20000 dollar |
| تفاصيل التغليف: | حالات خشبية قوية ، مناسبة لنقل البضائع البحرية لمسافات طويلة وتغير المناخ ، مقاومة جيدة للرطوبة والص |
| وقت التسليم: | 15-25 يوم عمل لتصنيع المعدات الأصلية |
| شروط الدفع: | L/C، T/T، ويسترن يونيون، موني جرام |
| القدرة على العرض: | 50 مجموعة في الشهر |
| الجهد: | 380 فولت / 50 هرتز وكخيار لك | قوة (ث): | 40-135 كيلو وات |
|---|---|---|---|
| الحالة: | جديد | الوزن: | 685-1900كجم |
| البعد ((L*W*H): | وفقا للآلة | خدمة ما بعد البيع: | المهندسون المتوفرون لخدمة الآلات في الخارج |
| تدفق: | 1800 لتر / ساعة - 18000 لتر / ساعة | إصدار الشهادات: | CE ISO,ISO9001,SGS,CE/ ISO,BV |
| ضغط العمل: | أقل من 0.5 ميجا باسكال | استخدام: | زيت المحولات ، زيت التشحيم ، زيت العزل ، فلتر الزيت الصناعي |
| الضمان: | سنة واحدة | الوظيفة: | تنقية زيت المحولات ، يزيل ويزيل الشوائب ، إزالة الغازات ، نزع الماء |
| اللون: | قابلة للتخصيص | جهد الانهيار: | ≥ 75 كيلو فولت |
| النوع: | جهاز تنقية الزيت بالفراغ، نظام تجديد الزيت العازل بالفراغ بمرحلتين، كفاءة عالية، ترشيح محمول | درجة حرارة العمل: | 45 ~ 65 |
| الاسم: | وحدة تنقية زيت المحولات الفراغية ذات المرحلتين المزدوجة وآلة معالجة الزيت 3000 لتر/ساعة | السعة: | 30-300 لتر/دقيقة، حسب حاجة المستخدم |
| قوة التسخين: | 30 ~ 192 كيلو واط | ||
| إبراز: | جهاز تنقية زيت المحول 12000L/H |
||

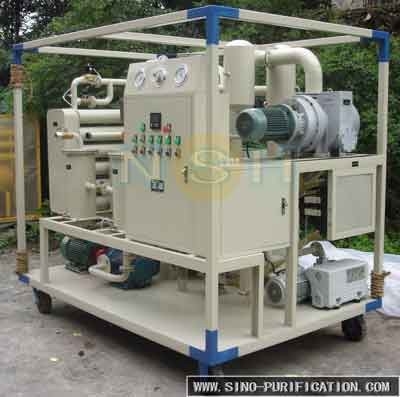

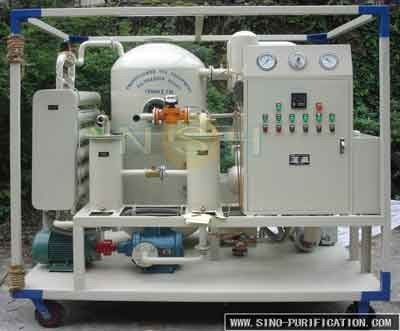

12000L / H منظف زيت المحول NSH VFD سلسلة نظام معالجة زيت فراغ مرحلة مزدوجة
عامة
تم تصميم سلسلة NSH VFD لتحسين جودة زيوت عزل المحولات. هذه السلسلة فعالة للغاية في إزالة آثار المياه والغازاتوملوثات الجسيمات من زيوت العزل، وضمان أداء مثالي للمحولات، مفاصل الدوائر، المحفزات، الكابلات، والمكثفات مع أنظمة العزل.سلسلة VFD تتفوق في تنقية زيوت العلامات التجارية وزيوت العزل المستخدمة في محولات الجهد العالي والجهد العالي للغايةعلاوة على ذلك، فهي مثالية لمعالجة زيوت التشحيم منخفضة اللزوجة، مما يوفر كفاءة تنقية متفوقة.
ظروف التشغيل
يجب تصميم المنشأة لتعمل بشكل مثالي في درجات حرارة محيطية تتراوح من -20 درجة مئوية إلى 55 درجة مئوية.
الوصف
تستخدم سلسلة NSH VFD التقنيات المتطورة للتجميع والتماسك والفصل وتقنيات التطهير المتقدمة.يسمح هذا المزيج القوي بإزالة المياه الحرة والمذابة بشكل فعال وسريع، جزيئات الكربون، والغازات المحللة، والملوثات من زيت العزل، وضمان أعلى أداء وموثوقية طويلة الأجل.
الحواف
المكونات الرئيسية
الفيلتر السابق:
يستخدم 50-80 شبكة المصفاة لإزالة أي جزيئات كبيرة
سخان كهربائي:
نظام تسخين الزيت يضمن أقل من 1.0 و / سم. أثناء عملية التسخين ، يتم تجنب تدهور الزيت الناجم عن ارتفاع درجة الحرارة. يمكن ضبط درجة حرارة الزيت بين 20 درجة مئوية و 80 درجة مئوية.يتم التحكم في السخان يدويا أو تلقائياسوف يتوقف التدفئة تلقائيًا عندما تصل درجة حرارة الزيت إلى درجة معينة. كونها مثبتة مع أجهزة حماية السلامة ، فإن نظام التدفئة آمن وموثوق به.سيقوم جهاز التدفئة التوقف عن العمل تلقائيًا عندما يكون حجم زيت المدخل منخفضًا جدًا لتجنب تلف جهاز التدفئة.
غرف الفراغ:
يستخدم تقنية التجميع، تقنية التجميع، تقنية الفصل وتكنولوجيا التطهير المكررة لإزالة الماء الحر والذوبان والغازات الحرة والذوبان.يتم تثبيت الكرة العائمة على مستوى الزيت أو نظام التحكم التلقائي في مستوى السائل تحت الحمراء في وعاء الفراغ للسيطرة على مستوى الزيت لتجنب زيت
يتم امتصاصه في مضخة الفراغ في العملية. الابتكار الجديد لإزالة الرغوة يمكن أن يمنع امتصاص الزيت في مضخة الفراغ.
د. مبرد للزيت:
متصلة بين غرفة الفراغ ومضخة الجذور، مضخة الفراغ لتجنب دخول النفط في مضخة الجذور ومضخة الفراغ. ثانيا، لتبريد الهواء المحمّى.
مضخة تفريغ الزيت:
Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.
الفلتر الدقيق:
يحصل الزيت على معالجة "التلميع" النهائية من خلال المرور عبر عنصر عالي الأداء. تم تصنيف المرشح لالتقاط 99.5٪ من الجسيمات الأكبر من 5 إلى 10 ميكرون مطلق.
غ. مسبار أخذ العينات:
يجب توفير مسبارين لعملية أخذ العينات، واحد للزيت الوارد والآخر للزيت المعالج.
صمامات الدخول والإفراز:
يتم توفير صمامات يدوية للاتصال بالدخول والإفراز.
صمام إعادة التداول اليدوي:
يتم توفير صمام يدوي واحد لأغراض إعادة التداول.
j. وصلة تجفيف المحول:
وصلة محول واحد جافة
لوحة التحكم:
الأجهزة، الإنذارات والقفلات، الأجهزة والتحكمات الكهربائية تقع في الحجرة من نوع NEMA 12.يتم توفير العديد من أضواء الطيار للإشارة إلى حالة التشغيل ((تشغيل / إيقاف) للمكونات الرئيسية وحالات الإنذار.
المواصفات التقنية:
| البند | الوحدة | VFD-30 | VFD-50 | VFD-100 | VFD-150 | VFD-200 | VFD-300 | ||
| معدل التدفق | L/H | 1800 | 3000 | 6000 | 9000 | 12000 | 18000 | ||
| نطاق الفراغ | MPa | -0.092 ¢-0.099 | |||||||
| أقصى نطاق فراغ | أبي | ≤ 50 | |||||||
| ضغط العمل | MPa | ≤ 0.2 | |||||||
| نطاق الحرارة | °C | 45-65 | |||||||
| محتوى الماء | PPm | ≤ 4 | |||||||
| محتوى الغاز | % | ≤ 0.1 | |||||||
| فولتاج الانقطاع | كيو | 75 | |||||||
| إمدادات الطاقة | V | ~ 50 هرتز 380 فولت ((أو حسب الحاجة) | |||||||
| ضوضاء العمل | ديسيبل | ≤ 72 | ≤ 78 | ||||||
| طاقة التدفئة | كوايت | 30 | 48 | 90 | 120 | 180 | 240 | ||
| الطاقة الإجمالية | كوايت | 33 | 52 | 95 | 126 | 186 | 248 | ||
| مدخل ((مخرج)) قطر | -أجل | DN25 | DN32 | DN40 | DN50 | DN65 | DN65 | ||
| الوزن الصافي | كيلوغرام | 350 | 480 | 750 | 1100 | 1250 | 1420 | ||
| الحجم | الطول | -أجل | 1500 | 1500 | 1900 | 2100 | 2400 | 2600 | |
| العرض | -أجل | 1100 | 1250 | 1400 | 1600 | 1700 | 1800 | ||
| الارتفاع | -أجل | 1750 | 1750 | 1800 | 1900 | 1900 | 2000 | ||
