مولد الهواء الجاف الآلي بالكامل جفف وتنقية الهواء نقطة الندى من -55 إلى -75 درجة مئوية

مولد الهواء الجاف الآلي بالكامل جفف وتنقية الهواء نقطة الندى من -55 إلى -75 درجة مئوية

1الوظيفة
Sino-NSH ADK dry air generator is designed to provide high-purity dry air with a dew point of up to -55℃~-75℃ for large power equipment such as transformers and reactors during installation and maintenanceيمكن أن يحل محل طرق التجفيف التقليدية مثل تداول الزيت الساخن، واستكمال النيتروجين، والتفريغ لتجفيف الجزء الداخلي من المحول، والذي لا يتأثر بالرطوبة في الهواء،وأكثر فعالية، اقتصادية، آمنة، وصديقة للبيئة.
هذا الجهاز مناسب للعمليات الداخلية للمحولات الكبيرة ومصمم لضمان سلامة المشغلين. بعد إرسال هواء جاف منخفض درجة الحرارة إلى المحول،يمنع دخول الغلاف الجوي الخارجي أثناء الجفاف الشديديمكن أن يمنع الحوادث الناجمة عن المشغلين الداخليين بسبب التعرق والقيادة والخنق بسبب نقص الأكسجين، وضمان سلامة العمليات الداخلية للمحول.

1. إزالة الرطوبة من الهواء. يمكن أن يكون الحد الأقصى لنقطة الندى للهواء المعالج أقل من -80 درجة مئوية.
2. إزالة الجسيمات من الهواء
3. استبدال تجفيف ملء النيتروجين أو تجفيف دوران الزيت الساخن أثناء بناء المحول خلال الليل.
4. توفير الهواء الجاف أثناء تركيب المحول وصيانته لضمان الجفاف داخل المحول.
5. املأ الاسطوانة بالهواء الجاف

2التطبيق
عند استخدام مولد الهواء الجاف من سلسلة ADK لتركيب وصيانة معدات الطاقة ، لن يتأثر بتغيرات الظروف المناخية الخارجية ،خاصة للعمليات الليلية.إنه يحتاج فقط إلى إغلاق الستائر وملء الهواء الجاف إلى 0.02-0.03Mpa. ليس هناك حاجة لإضافة الزيت، إعادة النيتروجين، أو التفريغ. المحولات،المفاعلات وغيرها من معدات الطاقة لن تتأثر بالرطوبة، مما يقلل كثيرا من عبء العمل، يقلل من فترة البناء، ويحسن جودة التثبيت والصيانة.مولد الهواء الجاف من سلسلة ADK مناسب أيضًا لتجفيف الهواء وتجفيف الدورة في المستودعات، والتعبئة والتغليف، والإلكترونيات، والطب وغيرها من الصناعات. وهو مناسب أيضا لتجفيف النيتروجين، الهيدروجين من مجموعات المولدات ومعدات SF6.

3المبدأ
يصل الغلاف الجوي إلى خزان تخزين الغاز من خلال ضاغط الهواء ، ويتم ضغط معظم المياه وتسييلها وتفريغها من خلال صمام الصرف. يتم تجفيف الهواء للمرة الأولى.ثم يدخل في مجفف التبريد، يتم تكثيف بخار الماء في الماء، ويتم تجفيف الهواء للمرة الثانية؛ ثم يدخل مجفف الامتصاص للجفاف الثالث، يمتص الماء المتبقي،ومن ثم يمر عبر مرشح الهواء عالي الدقة إلى المعدات التي تحتاج إلى غاز جاف.

4الهيكل
مولد الهواء الجاف ADK هو مولد هواء جاف متحرك عالي النقاء يتكون أساسا من نظام مصدر الهواء، ونظام تجفيف التجميد، ونظام تجفيف الامتصاص،نظام تصفية الهواء ونظام التحكم الكهربائي الذكي PLC.
تكوين نظام مصدر الهواء: يتكون من مرشح الغبار ، ومضغوط الهواء المسمار ، ومبرد (تبريد الهواء) ، ومفصل الهواء والماء ومرشح ، ويخرج غازًا نظيفًا خاليًا من الزيت.
تكوين نظام تجفيف التجميد: يستخدم هذا الجهاز أساسًا وحدة تبريد ضغط عالية درجة الحرارة مغلقة بالكامل.الذي يمتلك أداءً مستقراً وموثوق به ويمكنه الحصول على قدرة تبريد أكبر. يتبنى تكوين النظام وحدات ضاغطة مستوردة مغلقة بالكامل ، ومبادلات حرارة الهواء ، والمبخرات ، ومفصلات الهواء والماء والمرشحات الدقيقة ؛ في عملية التبريد ،يمر المبرد R22 أولاً من خلال ضاغط تبريد ضغط عالي درجة الحرارة مغلق بالكامل، ومبرد ، ومجفف ، وصمام الكهربائي ، وأخيرا يعود إلى ضاغط التبريد من خلال البخار ، ويحصل على بيئة منخفضة درجة الحرارة من 0-5 درجة مئوية داخل البخار.
التحكم الكهربائي: يتبنى الجزء الكهربائي الرئيسي للتحكم Schneider Electric ؛ الأداء الكهربائي للآلة بأكملها مستقر وآمن وموثوق به.

5المواصفات

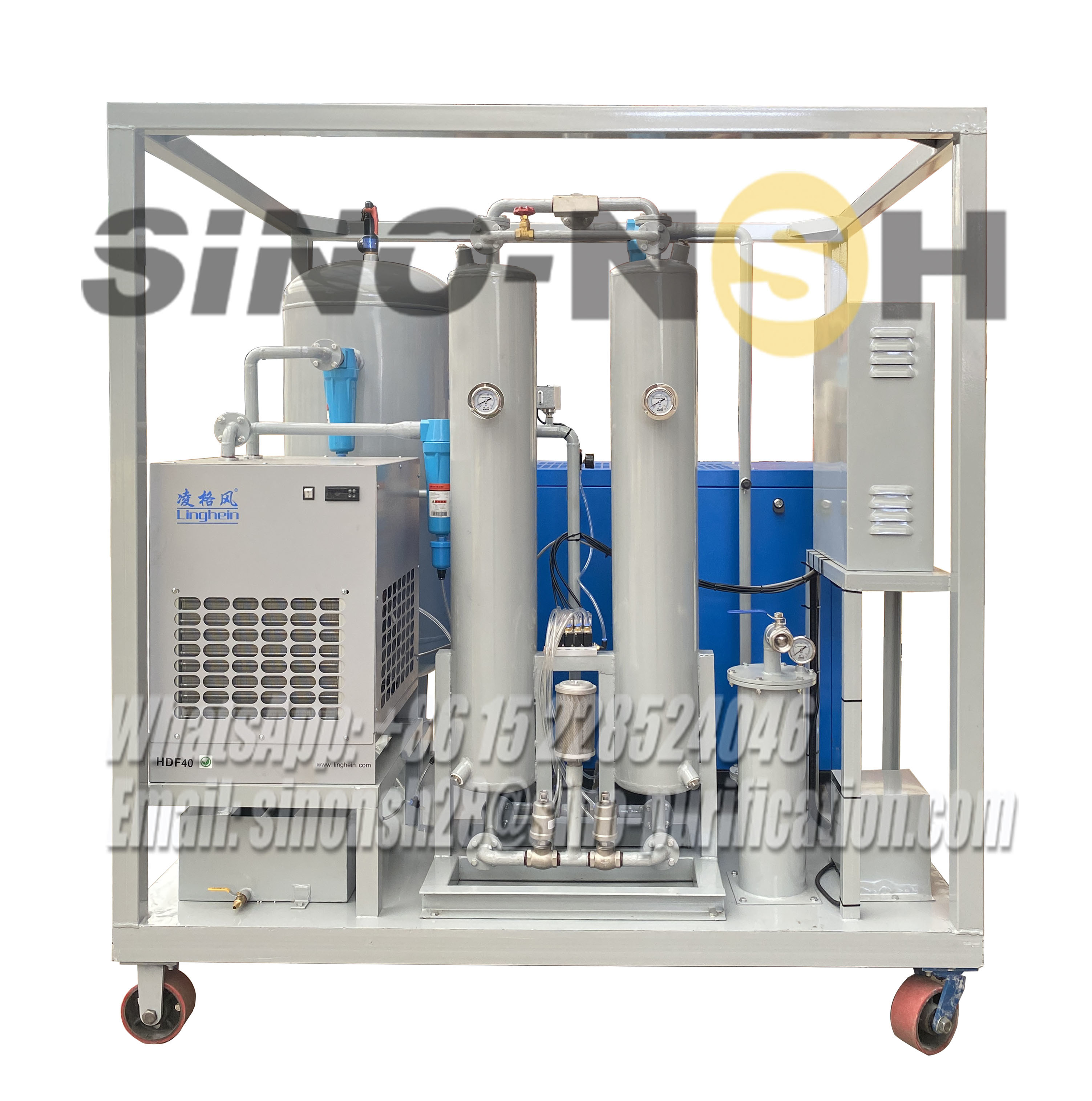

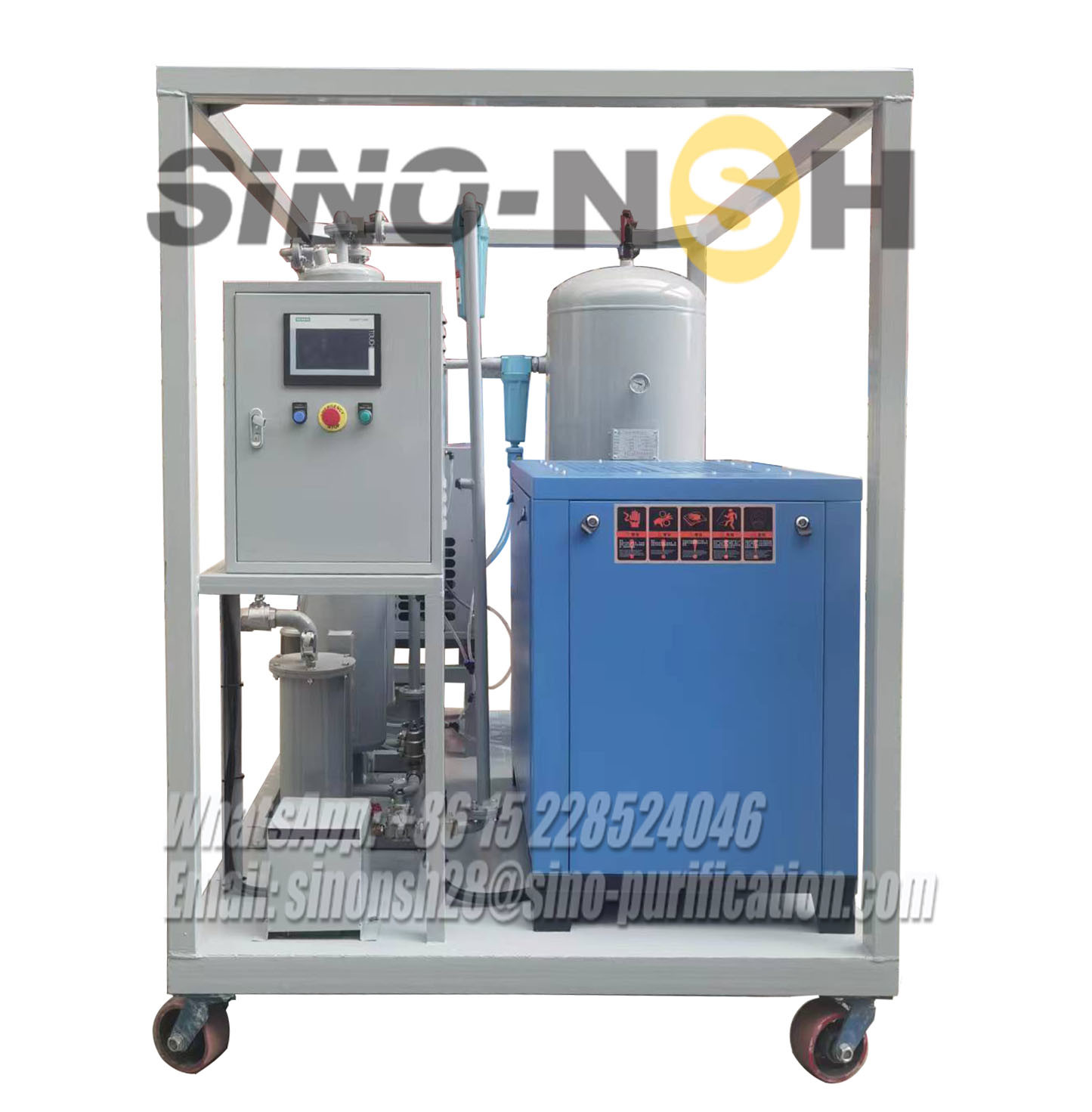

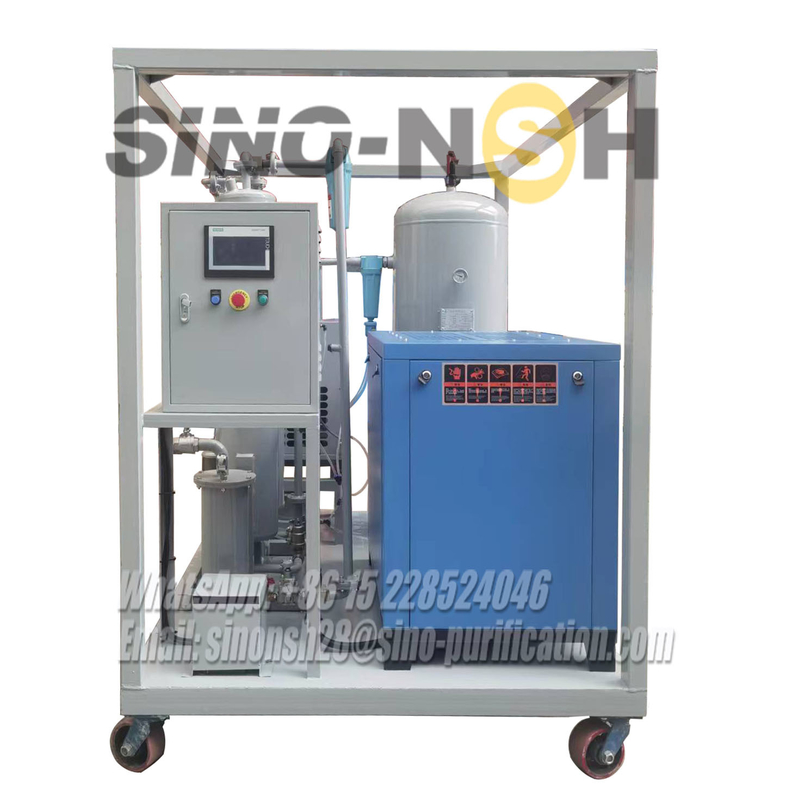

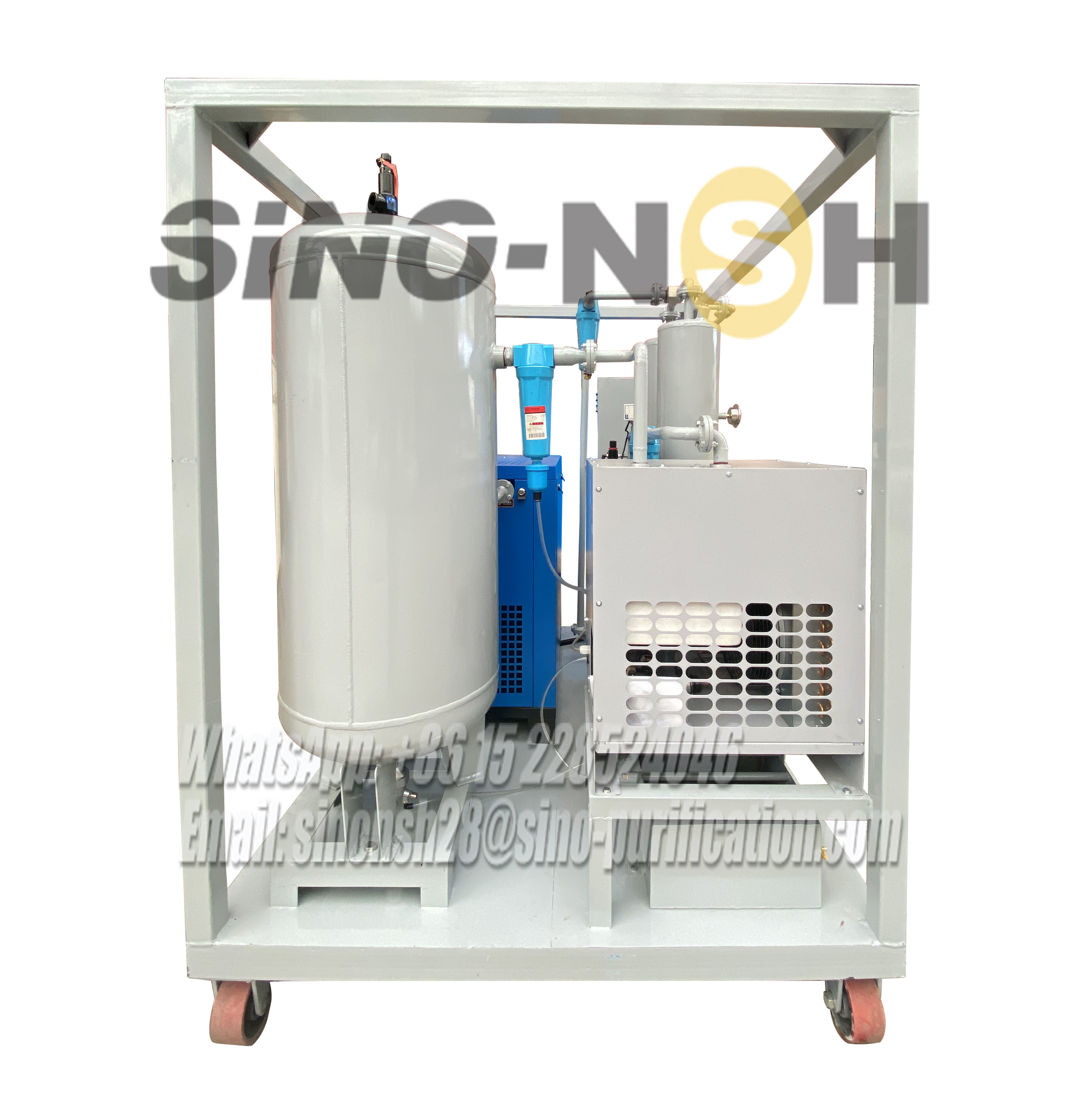

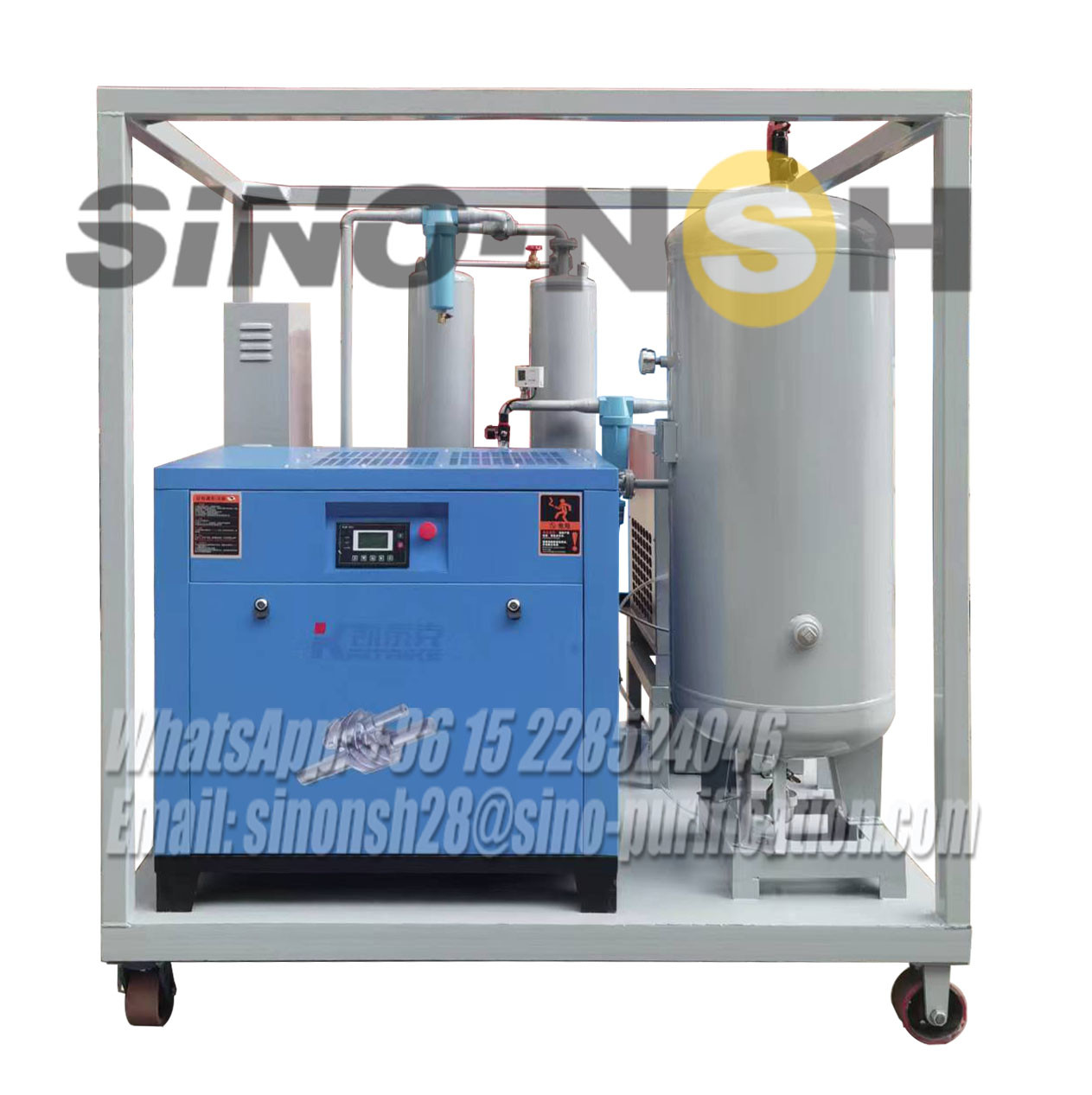

6صورة مرجعية
