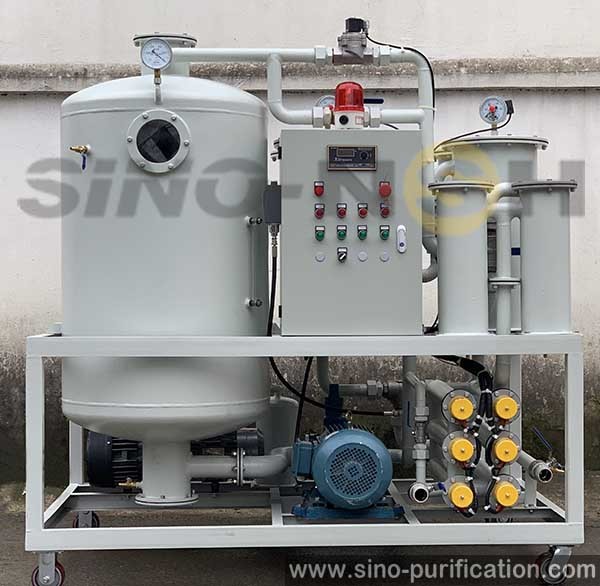

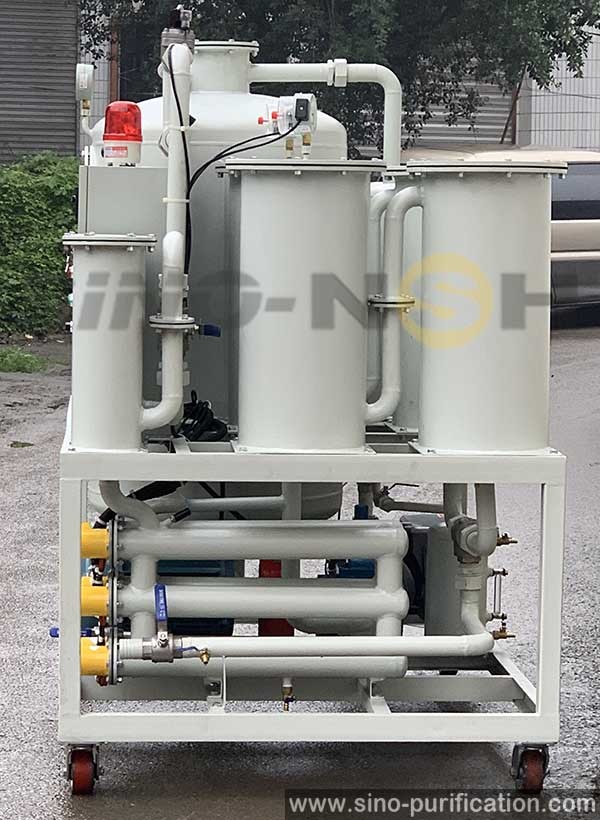

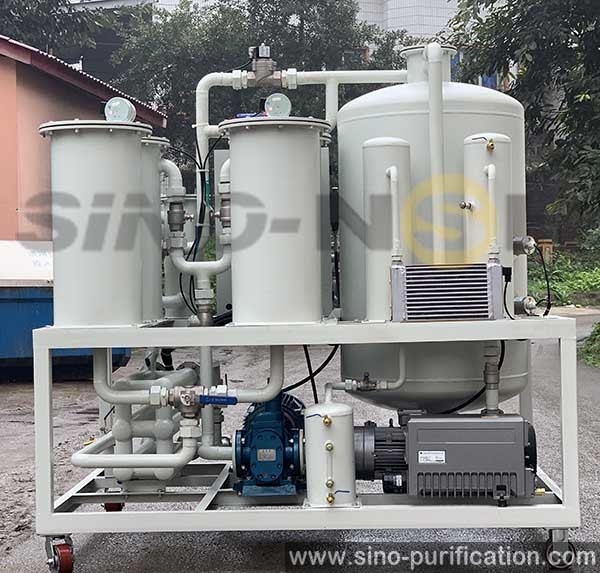

12000L / H تنقية زيت التوربينات 53 KW آلة إعادة تدوير الزيت الهيدروليكي

12000L / H تنقية زيت التوربينات 53 KW آلة إعادة تدوير الزيت الهيدروليكي





طلب

يستخدم فلتر زيت التوربينات بالزيت الفراغي بشكل أساسي لمعالجة زيت التوربينات غير المؤهل ، خاصةً لمعالجة زيت التوربينات المستحلب بشكل خطير.يمكنه إزالة الماء والغاز والشوائب في الزيت بسرعة وكفاءة ، بحيث يمكن لمؤشرات جودة الزيت أن تلبي معايير الزيت الجديدة وتضمن التشغيل الآمن لمجموعة التوربينات.تعتمد هذه الآلة على مادة بوليمر خاصة كوسيط ، حيث تدمج إزالة الاستحلاب وإزالة الجفاف والشوائب ، وتجمع مع تقنية فصل الفراغ ، ويمكنها إزالة الاستحلاب والجفاف وإزالة الأحماض وإزالة الشوائب عبر الإنترنت ، بحيث يصبح زيت التوربينات المعكر بشكل خطير واضحًا وشفافًا.إنها معدات مثالية للمعالجة عبر الإنترنت لزيت التوربينات وزيت التشحيم منخفض اللزوجة والزيت الهيدروليكي.

مؤشر فلتر زيت التشحيم الفراغي بعد الترشيح
محتوى الماء بعد الترشيح: ≤5 جزء في المليون
درجة الترشيح: NAS6
دقة الترشيح: ≤1 ميكرون





وصف

تم تصميم فلتر زيت التوربينات بالزيت الفراغي للتكيف مع نظام زيت التشحيم لوحدات التوربينات البخارية في محطات الطاقة وشركات الطاقة الحرارية والمؤسسات الصناعية والتعدين الأخرى.يتم تشغيله بشكل متزامن مع وحدة التنقية الالتفافية لزيت التوربينات ، أو يستخدم في شكل تنقية متنقلة لزيت التوربينات.تم تطويره للتحكم الفعال في ملوثات الجسيمات (خاصة 15-1 ميكرومتر) والمياه والغاز والملوثات الأخرى في عملية دوران زيت التوربينات البخارية.تعتمد الآلة بأكملها تكثيف الانحلال بالفراغ ، والتوسع الجاف ، والامتصاص الجزيئي ، والترشيح الميكانيكي ، والتحكم التلقائي في التشويش ، وغيرها من التقنيات المركبة - تصميم النوع.يتميز جهاز تصفية الزيت بالعديد من الوظائف مثل الترشيح الدقيق ، والتجفيف ، وإزالة الغازات ، وإزالة الاستحلاب ، وإزالة الأحماض وإزالة اللون ، بحيث يمكن إزالة استحلاب زيت التوربينات المستحلب والشفاف ، والوصول إلى مستوى التشغيل لزيت التوربينات البخارية.يمكن استخدامه أيضًا لتنظيف الخزان الرئيسي ، وصب الزيت وتسخينه عند شطف الزيت.يمكن استخدام فلتر زيت التوربينات كأداة مساعدة لجهاز التدفق الكبير لتحسين كفاءة العمل وجودة تدفق الزيت.





سمات

• نظام ترشيح تدريجي ثلاثي المراحل ، عنصر مرشح مادة مرشح (HPM) مستورد ، دقة عالية ، عمر طويل ، استخدام متكرر دون استبدال شوائب التصفية بالكامل في الزيت.يتميز عنصر المرشح بخصائص دقة الترشيح العالية ، والقدرة الكبيرة ، والمقاومة الصغيرة وعمر الخدمة الطويل ، وما إلى ذلك ، والتي تشكل نظامًا موثوقًا لتصفية الملوثات الصلبة لضمان نظافة الزيت وتلبية معايير التشغيل لزيت التوربينات البخارية في صناعة الطاقة (يمكن للمستخدمين العمل في 1 ، 3 ، 5 ، 10 / & GT ؛ 10 ميكرومتر عنصر مرشح متعدد المواصفات - عنصر مرشح من الفولاذ المقاوم للصدأ مع أقل من أو أكثر من ثلاث مجموعات من مجموعة عناصر المرشح).لا يحتاج فلتر الزيت من نوع اللوحة والإطار إلى استبدال متكرر لورق الترشيح ، ولن يكون هناك أي هدر لزيت التوربينات قيد الاستخدام.
• يمكن لنظام استحلاب الماء ، باستخدام مادة البوليمر والبوليمر ، إزالة الاستحلاب بسرعة L ، وفصل الماء العادي في الزيت ، وجعل الجفاف أكثر شمولاً ، وكفاءة أعلى ؛يمكن استخدام عنصر مرشح فصل الاندماج الخاص لتحقيق معدل إزالة مياه أكثر كفاءة للوحدة مع التدفق الجاد للمياه.
• يمكن أن يؤدي الجمع بين فصل التجميع والتبخر الوميضي المعقد ثلاثي الأبعاد إلى إزالة الماء والغاز من الزيت بسرعة وبدقة.
• يمكن لتقنية معالجة الزيت ذات درجة الحرارة المنخفضة أن تزيل الماء تمامًا في الزيت لضمان أن قيمة ضغط الزيت تصل إلى المعيار.
• تم ضبط نظام الغسيل العكسي للغسيل العكسي السريع لعنصر المرشح الذي يتم حظره بسهولة لضمان التنقية العادية والمستمرة وتجنب التفكيك والتنظيف اليدوي.
• باستخدام وحدة التحكم الأوتوماتيكية بالأشعة تحت الحمراء التي طورتها شركتنا ، يمكن للمعدات التحكم في صمام الملف اللولبي لإدخال الزيت تلقائيًا ، ومضخة الزيت لتفريغ الزيت تلقائيًا ، بحيث يكون مستوى الزيت في خزان التفريغ تلقائيًا في حالة توازن نسبي.
• من خلال جهاز التحكم في مستوى الأشعة تحت الحمراء إلى جهاز التحكم في التسخين بالتحكم في الكشف عن إشارة المستوى ، منع جهاز التسخين الناجم عن أي سبب من الحرق الجاف.
• يضمن نظام التسخين المتوازن تسخين الزيت بالتساوي وسرعة التسخين ، دون التسبب في كربنة الزيت المحلية.
• التحكم في التسخين الإقليمي الضبابي ، يمكنه التحكم تلقائيًا في نظام التدفئة وفقًا لدرجة الحرارة المحددة ، نقطة التسخين الحرجة بدون اضطراب ، تسخين أكثر استقرارًا ، أكثر توازناً.
• شاشة عرض رقمية ذكية للتحكم في درجة الحرارة ، يمكنها ضبط الحدود العلوية والسفلية لدرجة حرارة التسخين ، والتحكم المستقر ، وعرض درجة الحرارة الأكثر سهولة.يكتشف مسبار درجة الحرارة مباشرة درجة حرارة الزيت ، وهي حساسة ودقيقة بدون تباطؤ.
• بالنسبة للمعدات ذات طاقة التسخين الكبيرة ، تم اعتماد تدفئة التحكم في المجموعة أو التسخين متعدد الخطوات والتحكم المستقل لوحدة التحكم في درجات الحرارة المتعددة.يمكن أن تكون تدفئة المجموعة مدخلاً انتقائيًا وفقًا للوضع الفعلي للموقع ؛يمكن للتدفئة المتتالية متعددة المراحل التحكم تلقائيًا في مدخلات طاقة التسخين وفقًا للإعداد ودرجة حرارة الزيت في الوقت المناسب ، ولا يمكن فقط للتدفئة السريعة للطاقة الكاملة عندما تكون درجة حرارة الزيت منخفضة ، بل يمكنها أيضًا الحفاظ تلقائيًا على درجة حرارة الزيت عند طاقة منخفضة عند الزيت تصل درجة الحرارة إلى درجة الحرارة المحددة مسبقًا ، بحيث يكون الجهاز أكثر توفيرًا للطاقة ، مع تجنب ارتفاع درجة حرارة الزيت والكربنة.
• نظام الدوران المدمج ، يمكنه إجراء تنقية الدوران داخل الجهاز ، بعد تمرير الجهاز.
• تم تجهيز الماكينة بإجراءات حماية من الضغط الزائد والتيار الزائد والحمل الزائد والحرق الجاف ، ويمكن تشغيلها عبر الإنترنت دون رقابة.











حواف

• نظام الجفاف (ديغا)

• يمكن أن يوسع وعاء التفريغ مساحة التبخر بكفاءة.السخان ، الذي يتم وضعه على وعاء التفريغ ، يصبح مبخرًا.وبالتالي فإن مساحة التبخر في الوعاء المفرغ هي ثلاثة أضعاف مساحة وعاء التفريغ العادي.هذا الابتكار يمكن أن يجفف ويتحلل بفعالية وكفاءة.
• يعمل الهيكل الأمثل لنظام التجفيف (إزالة الغازات) على توسيع مساحة سطح الزيت المعرض لنظام التفريغ ويطيل مسافة تدفق الزيت في نظام التفريغ.وبالتالي هناك وقت كاف لإزالة الرطوبة والغاز من الزيت عن طريق التبخير.

• نظام الترشيح

• مواد الترشيح ذات الفتحات المتغيرة مصنوعة من ألياف زجاجية متخصصة.تتضاءل أحجام ألياف الترشيح والفتحة تدريجياً في مراحل التصفية المختلفة.يتم ترشيح الشوائب ذات الأحجام الجسيمية المختلفة خطوة بخطوة.تم تحسين القدرة على إزالة الجسيمات والشوائب بشكل كبير من خلال هذه الطريقة.
• يتميز نظام الترشيح بدقة ترشيح ثابتة ومثالية.صفاء الترشيح له عدة درجات ، بما في ذلك 1 ، 2 ، 3 ، 4 ، 5 ، 6 ، 10 ميكرومتر ، إلخ. الزيت β≥1000 بعد التصفية.
• تم تجهيز نظام الترشيح بجهاز الشطف العكسي والقذارة.يحسن من فعالية التصفية ويطيل عمر الفلتر بشكل رهيب.

• نظام تسخين الزيت

• يسخن هيكل السخان الفريد الزيت بشكل موحد.
• يضمن نظام دفاية الزيت أقل من 1.0 واط / سم².أثناء عملية التسخين ، يتم تجنب تلف الزيت الناتج عن ارتفاع درجة الحرارة.
• يمكن ضبط درجة حرارة الزيت بين 20 إلى 80 ، ويتم التحكم في السخان يدويًا أو تلقائيًا.سيتوقف السخان تلقائيًا عندما تصل درجة حرارة الزيت إلى درجة معينة.
• نظرًا لتثبيته بأجهزة حماية السلامة ، فإن نظام التدفئة آمن وموثوق.سيتوقف السخان عن العمل تلقائيًا عندما يكون حجم الزيت في المدخل منخفضًا جدًا لتجنب تلف السخان.

• نظام التحكم في الأجهزة الكهربائية

• تضمن المكونات الرئيسية للأجهزة الكهربائية المصنوعة بواسطة Schneider و Siemens وما إلى ذلك سلامة نظام التحكم.
• وجود العديد من أنظمة الحماية التي ستتجنب طرد الزيت والحمل الزائد والجهد الزائد وما إلى ذلك.

• نظام التحكم في مستوى الزيت

• يتم تثبيت الكرة العائمة على مستوى الزيت أو نظام التحكم الأوتوماتيكي بمستوى السائل بالأشعة تحت الحمراء في وعاء التفريغ للتحكم في مستوى الزيت وذلك لتجنب شفط الزيت في مضخة التفريغ في العملية.
• يمكن للابتكار الجديد لإزالة الرغوة أن يتجنب شفط الزيت في مضخة التفريغ.

• مكونات عالية الجودة

• المكونات الرئيسية لمنتجات NSH مثل مضخة التفريغ ومضخة الزيت والأجهزة الكهربائية هي من SIEMENS و LEYBOLD و OMRON و SCHNEIDER و HYDAC و NSH و AMICO وما إلى ذلك ، فهي تضمن جودة وموثوقية منتجات NSH.





الهيكل والمظهر

• تتبنى منتجات NSH هيكل هيكل على شكل سفينة لضمان عدم تسرب الزيت وحماية البيئة من التلوث.
• تتميز المعدات بأكملها بالحجم الصغير والوزن الخفيف والمريح للتنقل.
• تتوفر أحجام وتكوينات مختلفة (درع).
• متوفر في خيارات المحمول أو الثابتة.
• كل من جهاز تنقية الزيت بالفراغ الأوتوماتيكي ومنقي الزيت الفراغي المضاد للانفجار متاحان وفقًا لاحتياجات العملاء.

● التكوين التقليدي هو الفولاذ الكربوني بشكل أساسي ، وفقًا لاحتياجات العملاء ، ويمكن أيضًا اختيار استخدام مادة الفولاذ المقاوم للصدأ لأنابيب الخزان ، الجميلة وغير المتآكلة ، ويمكن أن تعمل لفترة طويلة.● أجزاء الطاقة الرئيسية ، ومعدات الترشيح ، والأجزاء الكهربائية من التكوين التقليدي للتكوين القياسي المحلي ، يمكن للعملاء أيضًا اختيار المنتجات المستوردة عالية الجودة لتحسين أداء المعدات.





مبدأ العمل

يعتمد تصميم فلتر زيت التوربينات على درجة غليان الماء والزيت.يتكون من مرشح رئيسي ، نظام تسخين ، مرشح جيد ، مكثف ، خزان تفريغ ، مرشح جيد ، خزان مياه ، مضخة تفريغ ، مضخة تفريغ وخزانة كهربائية.تستخرج مضخة التفريغ الهواء في خزان التفريغ لتشكيل فراغ ، ويعمل الزيت الخارجي كضغط جوي ، من خلال أنبوب السحب إلى المرشح الرئيسي لإزالة الجسيمات الكبيرة ، ثم إلى خزان التسخين.بعد التسخين ، مثل 40 ~ 75 ° C ، يدخل الزيت إلى خزان التفريغ من خلال صمام الملف اللولبي ، والذي يمكنه التحكم تلقائيًا في كمية الزيت داخل وخارج ميزان خزان التفريغ.يتحول الزيت المسخن إلى ضباب زيت في خزان التفريغ ، ويتبخر الماء الموجود في الزيت بسرعة إلى بخاخات بخار ، والتي يتم امتصاصها في مكثف مضخة التفريغ.يمر بخار الماء عبر المكثف إلى الماء السائل وتفريغه.تتم إزالة الغاز الموجود في الزيت بسرعة بواسطة مضخة تفريغ.بعد خزان التفريغ ، يمر الزيت عبر مرشح دقيق لفصل الجسيمات عن الشوائب ، ثم يتم تفريغ الزيت النظيف.







الضمانات والتوثيق

تضمن SINO-NSH المصنع الموفر بموجب هذه المواصفات ضد عيوب المواد والتصنيع في ظل الاستخدام العادي والخدمة لمدة ستة عشر (16) شهرًا من تاريخ الشحن أو اثني عشر (12) شهرًا بعد بدء تشغيل النظام.يقتصر التزام SINO-NSH بموجب هذا الضمان على الإصلاح أو التأثيث ، بدون تكلفة نقطة تصنيع FOB ، قطعة مماثلة لاستبدال أي جزء ، والذي ثبت أنه معيب خلال فترة الضمان.لن تتحمل SINO-NSH بأي حال من الأحوال المسؤولية عن أي أضرار غير مباشرة أو تبعية.سيكون ضمان الأداء ضمن القيود كما هو مفصل في فقرة الواجب والأداء في هذه المواصفات.

يتم توفير نسختين (2) من كتيبات التشغيل والصيانة مع كل جهاز تنقية.تم تصميم هذه الأنظمة للعمل بأقصى قدر من البساطة وهي مطلوبة ، يرجى الاتصال بـ SINO-NSH للحصول على رسوم إضافية.







المواصفات الفنية



العنصر		وحدة	TF-30	TF-50	TF-100	TF-150	TF-200
معدل المد و الجزر		L / ح	1800	3000	6000	9000	12000
نطاق الفراغ		الآلام والكروب الذهنية	－0.06 0.096
ضغط العمل		الآلام والكروب الذهنية	≤0.3
نسبة الماء		جزء في المليون	100 ين ياباني
حجم النجاسة		µ م	≤ 5
الوضوح		ناس (1638)	≤ 6
نطاق درجة حرارة		℃	40-80
قيمة الاستحلاب		Μin	＜ 15
مزود الطاقة		الخامس	~ 50 هرتز 380 فولت (أو حسب الحاجة)
ضوضاء العمل		ديسيبل	70			≤ 75
قوة التسخين		كو	30	36	72	90	120
إجمالي الطاقة		كو	33	39	77	98	128
قطر المدخل (المخرج)		مم	DN25	DN32	DN40	DN50	DN65
الوزن الصافي		كلغ	420	550	750	850	950
بحجم	الطول	مم	1400	1550	1700	1800	1900
	العرض	مم	1050	1100	1300	1400	1500
	ارتفاع	مم	1650	1700	1850	1950	2050







أنواع أخرى من آلات تنقية الزيت

جهاز تنقية الزيت سلسلة TF: نظام تنقية زيت التوربينات مناسب بشكل خاص لتنقية زيت تشحيم التوربينات.كما أنها تنطبق أيضًا على معالجة الزيت الهيدروليكي ، وزيت التبريد وأنواع التشحيم الأخرى التي تحتوي على كمية كبيرة من الماء ، والبخار ، والشوائب ، والحمأة ، والعازل الكهربائي ، والغرواني.يمكن القضاء عليها بفعالية وكفاءة.
منقي الزيت سلسلة LV: يعد نظام فلتر زيت التشحيم مناسبًا بشكل خاص لتنقية واستعادة الزيت الهيدروليكي وزيت الماكينة وزيت التبريد والعديد من زيوت التشحيم الأخرى.
جهاز تنقية الزيت سلسلة GER: يعد نظام تجديد الزيت المستخدم مناسبًا لتجديد زيت محرك الاحتراق الداخلي المستخدم بما في ذلك زيت محرك الديزل وزيت محرك البنزين والزيت الهيدروليكي المستخدم وزيت التشحيم المستخدم الآخر للآلات.

جهاز تنقية الزيت سلسلة GED: يستخدم لإعادة تدوير جميع أنواع نفايات الزيوت إلى زيت أساسي أو زيت ديزل بجودة عالية.
