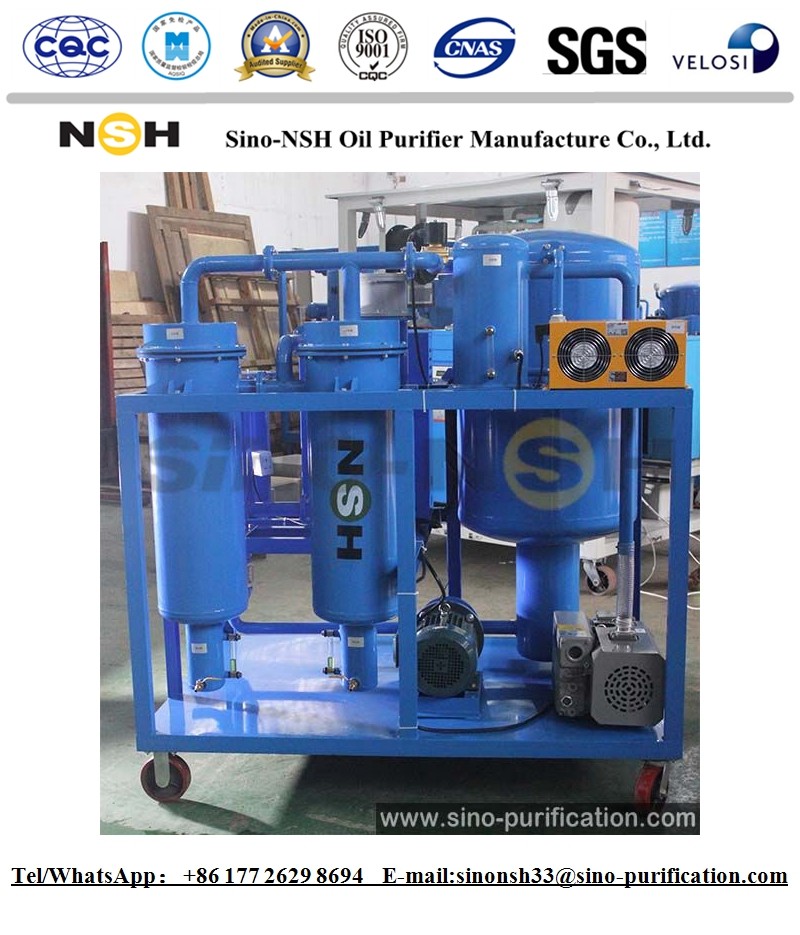

معدات تنقية الفراغ لتنقية الزيت بسعة 7000 لتر / ساعة

7000L / H Lurbine زيت لتنقية فراغ معدات الترشيح





طلب

● تستخدم لبناء وتركيب وصيانة وإصلاح موقع معدات نقل وتحويل الأشعة فوق البنفسجية.
● تستخدم للتنقية العميقة للمنتجات النفطية مثل المكثفات والمحولات ومحولات الأشعة فوق البنفسجية.
● مع التزود بالوقود المحولات ، وظيفة تعبئة الزيت.
● تستخدم لتعميم تجفيف المحولات.
● يمكن أن تدرك فراغ المحول ، وحقن الزيت بالتفريغ في نفس الوقت.
● استخدام تصميم الفراغ العالي على مرحلتين ، واستخدام هذه السلسلة من النماذج في مناطق الارتفاعات العالية مزايا أكثر وضوحًا.





وصف

مرشح الفراغ أحادي المرحلة لزيت المحولات هو المنتج الثابت لشركة الطاقة الكهربائية الحكومية.إنها تعتمد تقنية التبخير ثلاثية الأبعاد ، جنبًا إلى جنب مع عدد من التقنيات الجديدة ، المستخدمة على نطاق واسع في محطات الطاقة ومحطات الطاقة وشركات الطاقة وصناعة المحطات الفرعية والسكك الحديدية والبتروكيماويات والمعادن وغيرها من المجالات.إنها المعدات للتعامل مع زيت المحولات غير المؤهل وزيت المحولات وزيت التبديل وأنواع أخرى من الزيوت العازلة في أقسام الطاقة الكهربائية والمؤسسات الصناعية والتعدين ، وكذلك اختيار التزييت الفراغي للمعدات الكهربائية.

تم تطوير سلسلة تنقية زيت التوربينات TF عن طريق تقنية التبخير الفراغي ، وتكنولوجيا الترابط ، وتكنولوجيا الاندماج ، وفصل التكنولوجيا الهندسية وتكنولوجيا التنقية المكررة.يمكن أن يزيل الماء ، الغاز ، الشوائب ، الغرواني ، العازل الكهربائي وما إلى ذلك بسرعة وفعالية في حالة الفراغ العالي ويجعل نفايات الزيوت يعاد استخدامها.

يجب استبدال تزييت التوربينات أو المعدات الأخرى التي تحتوي على نظام تشحيم بشكل متكرر بسبب البخار والماء والشوائب الأخرى الممزوجة به.خلاف ذلك ، قد يؤدي تلف الزيت إلى تعطل الآلات أو يؤثر على التشغيل الطبيعي للآلات.

يمكن لسلسلة TF إطالة عمر الزيت بشكل فعال وحماية التوربينات والآلات الأخرى التي لديها نظام تزييت من التلف.





سمات

● كفاءة عالية في تفريغ المياه: استخدام تقنية تفريغ الغاز بالتبخير ثلاثي الأبعاد ، ونظام التجفيف ، وبرج فصل دوامة فريد من نوعه من الفولاذ المقاوم للصدأ ، مما يزيد من مساحة فصل فيلم الزيت.طبقة عزل التبخر الثانوية المدمجة ، بالإضافة إلى التعبئة الفراغية الخاصة ، تزيد من منطقة ملامسة فيلم الزيت ، والفصل السريع للمياه والغاز في الزيت ، وكفاءة عالية جدًا.
● قدرة عالية على إزالة الشوائب: مادة ترشيح عالية الدقة ذات قيمة عالية ، تشفير متعدد المستويات خطوة بخطوة ، إزالة الجسيمات الدقيقة في الزيت.عنصر المرشح حجم كبير ، قدرة تلوث كبيرة.عمر خدمة طويل ، ومجهز بوظيفة الكشف التلقائي عن تلوث عنصر المرشح.
● وقت معالجة الزيت قصير: سرعة ضخ عالية بالفراغ على مرحلتين ، يمكنها إزالة بخار الماء في الزيت بسرعة وكفاءة ، بحيث يمكن تحسين درجة تجفيف الزيت ، وقيمة جهد الانهيار ، وتأثير الترشيح بشكل كبير ، وتقصير معالجة الزيت الفترة ، وذلك لتحسين أداء النفط.
● التسخين المنتظم: يعتمد النظام تقنية تسخين ألياف الكربون منخفضة الكثافة وغير المباشرة لمنع تكسير الزيت وغاز الأسيتيلين.استهلاك منخفض للطاقة ، تسخين منتظم ، درجة حرارة زيت ثابتة.
● التحكم الأوتوماتيكي: تعتمد الآلة التحكم الأوتوماتيكي في درجة الحرارة الثابتة ، والتحكم في مستوى السائل الكهروضوئي ، والتحكم الأوتوماتيكي في إزالة الرغوة ، وحماية الضغط الأوتوماتيكي والتكوينات المتطورة الأخرى ، لضمان تشغيل الجهاز بدون حقن الزيت ، وتشغيل آمن ومستقر.
● حماية التعشيق: الحماية من الحمل الزائد ، حماية الإنذار من الضغط الزائد ، نقص حماية الزيت ، حماية حقن الزيت ، حماية تسلسل الطور لضمان التشغيل الموثوق به لفترة طويلة للآلة.
● تعليمات متوافقة مع البشر: التصميم التلقائي ، ودرجة حرارة الزيت ، والضغط ، والفراغ ، وتلوث المرشح ، وحالة التشغيل والمؤشرات الأخرى ، ووضع العلامات البسيطة والواضحة.
● التصميم الحديث: تصميم تكنولوجيا النفط الصافي للماكينة متقدم ، يمكن أن تكون المعالجة عبر الإنترنت أيضًا معالجة غير متصلة بالإنترنت ، ودرجة عالية من الأتمتة ، ويمكن أن تحقق التشغيل غير المراقب.الجهاز مدمج في الهيكل ومرن ومريح للحركة.
● أداء شامل جيد: تتميز الماكينة بضجيج منخفض ، وتشغيل بسيط ، وفاصل زمني طويل للصيانة ، واستهلاك منخفض للطاقة ، وتكلفة تشغيل صغيرة ، وكفاءة عالية لمرشح الزيت.











حواف

• نظام الجفاف (ديغا)

• يمكن أن يوسع وعاء التفريغ مساحة التبخر بكفاءة.السخان ، الذي يتم وضعه على وعاء التفريغ ، يصبح مبخرًا.وبالتالي فإن مساحة التبخر في الوعاء المفرغ هي ثلاثة أضعاف مساحة وعاء التفريغ العادي.هذا الابتكار يمكن أن يجفف ويتحلل بفعالية وكفاءة.
• يعمل الهيكل الأمثل لنظام التجفيف (إزالة الغازات) على توسيع مساحة سطح الزيت المعرض لنظام التفريغ ويطيل مسافة تدفق الزيت في نظام التفريغ.وبالتالي هناك وقت كاف لإزالة الرطوبة والغاز من الزيت عن طريق التبخير.

• نظام الترشيح

• مواد الترشيح ذات الفتحات المتغيرة مصنوعة من ألياف زجاجية متخصصة.تتضاءل أحجام ألياف الترشيح والفتحة تدريجياً في مراحل التصفية المختلفة.يتم ترشيح الشوائب ذات الأحجام الجسيمية المختلفة خطوة بخطوة.تم تحسين القدرة على إزالة الجسيمات والشوائب بشكل كبير من خلال هذه الطريقة.
• يتميز نظام الترشيح بدقة ترشيح ثابتة ومثالية.صفاء الترشيح له عدة درجات ، بما في ذلك 1 ، 2 ، 3 ، 4 ، 5 ، 6 ، 10 ميكرومتر ، إلخ. الزيت β≥1000 بعد التصفية.
• تم تجهيز نظام الترشيح بجهاز الشطف العكسي والقذارة.يحسن من فعالية التصفية ويطيل عمر الفلتر بشكل رهيب.

• نظام تسخين الزيت

• يسخن هيكل السخان الفريد الزيت بشكل موحد.
• يضمن نظام دفاية الزيت أقل من 1.0 واط / سم 2.أثناء عملية التسخين ، يتم تجنب تلف الزيت الناتج عن ارتفاع درجة الحرارة.
• يمكن ضبط درجة حرارة الزيت بين 20 إلى 80 ، ويتم التحكم في السخان يدويًا أو تلقائيًا.سيتوقف السخان تلقائيًا عندما تصل درجة حرارة الزيت إلى درجة معينة.
• نظرًا لتثبيته بأجهزة حماية السلامة ، فإن نظام التدفئة آمن وموثوق.سيتوقف السخان عن العمل تلقائيًا عندما يكون حجم الزيت في المدخل منخفضًا جدًا لتجنب تلف السخان.

• نظام التحكم في الأجهزة الكهربائية

• تضمن المكونات الرئيسية للأجهزة الكهربائية المصنوعة بواسطة Schneider و Siemens وما إلى ذلك سلامة نظام التحكم.
• وجود العديد من أنظمة الحماية التي ستتجنب طرد الزيت والحمل الزائد والجهد الزائد وما إلى ذلك.

• نظام التحكم في مستوى الزيت

• يتم تثبيت الكرة العائمة على مستوى الزيت أو نظام التحكم الأوتوماتيكي بمستوى السائل بالأشعة تحت الحمراء في وعاء التفريغ للتحكم في مستوى الزيت وذلك لتجنب شفط الزيت في مضخة التفريغ في العملية.
• يمكن للابتكار الجديد لإزالة الرغوة أن يتجنب شفط الزيت في مضخة التفريغ.

• مكونات عالية الجودة

• المكونات الرئيسية لمنتجات NSH مثل مضخة التفريغ ومضخة الزيت والأجهزة الكهربائية هي من SIEMENS و LEYBOLD و OMRON و SCHNEIDER و HYDAC و NSH و AMICO وما إلى ذلك ، فهي تضمن جودة وموثوقية منتجات NSH.





الهيكل والمظهر

• تتبنى منتجات NSH هيكل هيكل على شكل سفينة لضمان عدم تسرب الزيت وحماية البيئة من التلوث.
• تتميز المعدات بأكملها بالحجم الصغير والوزن الخفيف والمريح للتنقل.
• تتوفر أحجام وتكوينات مختلفة (درع).
• متوفر في خيارات المحمول أو الثابتة.
• كل من جهاز تنقية الزيت بالفراغ الأوتوماتيكي ومنقي الزيت الفراغي المضاد للانفجار متاحان وفقًا لاحتياجات العملاء.

● التكوين التقليدي أساسًا من الفولاذ الكربوني ، وفقًا لاحتياجات العملاء ، ويمكن أيضًا اختيار استخدام مادة الفولاذ المقاوم للصدأ لأنابيب الخزان ، الجميلة وغير المتآكلة ، ويمكن أن تعمل لفترة طويلة.● أجزاء الطاقة الرئيسية ، ومعدات الترشيح ، والأجزاء الكهربائية من التكوين التقليدي للتكوين القياسي المحلي ، يمكن للعملاء أيضًا اختيار المنتجات المستوردة عالية الجودة لتحسين أداء المعدات.





مبدأ العمل

عندما تبدأ آلة تنقية الزيت ، يدخل الزيت الملوث في الفلتر الأساسي تحت تأثير فرق الضغط ، حيث يتم تصفية الجزيئات الكبيرة من المواد الجسيمية.بعد ذلك ، يتم تسخين الزيت ويذهب إلى المرشح الثانوي ، حيث تتم إزالة الجزيئات الدقيقة للمادة.ثم يذهب الزيت إلى فاصل الماء ، ويتم فصل الماء الحر القابل للذوبان عن الزيت ويتم تصريفه إلى مجمع الماء.بعد ذلك ، يمر الزيت عبر المرشح الناعم وتتم إزالة الجزيئات الدقيقة للمادة أثناء العملية.أخيرًا ، يدخل الزيت في خزان التفريغ ، حيث تتم إزالة بقايا الماء ويتم تكثيف البخار في المكثف أو طرده بواسطة نظام التفريغ.يتم تصريف الزيت المعاد استخدامه بواسطة مضخة الزيت في النهاية.







الضمانات والتوثيق

تضمن SINO-NSH المصنع الموفر بموجب هذه المواصفات ضد عيوب المواد والتصنيع في ظل الاستخدام العادي والخدمة لمدة ستة عشر (16) شهرًا من تاريخ الشحن أو اثني عشر (12) شهرًا بعد بدء تشغيل النظام.يقتصر التزام SINO-NSH بموجب هذا الضمان على الإصلاح أو التأثيث ، بدون تكلفة نقطة تصنيع FOB ، قطعة مماثلة لاستبدال أي جزء ، والذي ثبت أنه معيب خلال فترة الضمان.لن تتحمل SINO-NSH بأي حال من الأحوال المسؤولية عن أي أضرار غير مباشرة أو تبعية.سيكون ضمان الأداء ضمن القيود كما هو مفصل في فقرة الواجب والأداء في هذه المواصفات.

يتم توفير نسختين (2) من كتيبات التشغيل والصيانة مع كل جهاز تنقية.تم تصميم هذه الأنظمة للعمل بأقصى قدر من البساطة وهي مطلوبة ، يرجى الاتصال بـ SINO-NSH للحصول على رسوم إضافية.







المواصفات الفنية



العنصر		وحدة	TF-30	TF-50	TF-100	TF-150	TF-200
معدل المد و الجزر		L / ح	1800	3000	6000	9000	12000
نطاق الفراغ		الآلام والكروب الذهنية	－0.06 0.096
ضغط العمل		الآلام والكروب الذهنية	≤0.3
نسبة الماء		جزء في المليون	100 ين ياباني
حجم النجاسة		µ م	≤ 5
الوضوح		ناس (1638)	≤ 6
نطاق درجة حرارة		℃	40-80
قيمة الاستحلاب		Μin	＜ 15
مزود الطاقة		الخامس	~ 50 هرتز 380 فولت (أو حسب الحاجة)
ضوضاء العمل		ديسيبل	70			≤ 75
قوة التسخين		كو	30	36	72	90	120
إجمالي الطاقة		كو	33	39	77	98	128
قطر المدخل (المخرج)		مم	DN25	DN32	DN40	DN50	DN65
الوزن الصافي		كلغ	420	550	750	850	950
بحجم	الطول	مم	1400	1550	1700	1800	1900
	العرض	مم	1050	1100	1300	1400	1500
	ارتفاع	مم	1650	1700	1850	1950	2050







أنواع أخرى من آلات تنقية الزيت

جهاز تنقية الزيت سلسلة TF: نظام تنقية زيت التوربينات مناسب بشكل خاص لتنقية زيت تشحيم التوربينات.كما أنها تنطبق أيضًا على معالجة الزيت الهيدروليكي ، وزيت التبريد وأنواع التشحيم الأخرى التي تحتوي على كمية كبيرة من الماء ، والبخار ، والشوائب ، والحمأة ، والعازل الكهربائي ، والغرواني.يمكن القضاء عليها بفعالية وكفاءة.
منقي الزيت سلسلة LV: يعد نظام فلتر زيت التشحيم مناسبًا بشكل خاص لتنقية واستعادة الزيت الهيدروليكي وزيت الماكينة وزيت التبريد والعديد من زيوت التشحيم الأخرى.
جهاز تنقية الزيت سلسلة GER: يعد نظام تجديد الزيت المستخدم مناسبًا لتجديد زيت محرك الاحتراق الداخلي المستخدم بما في ذلك زيت محرك الديزل وزيت محرك البنزين والزيت الهيدروليكي المستخدم وزيت التشحيم المستخدم الآخر للآلات.

جهاز تنقية الزيت سلسلة GED: يستخدم لإعادة تدوير جميع أنواع نفايات الزيوت إلى زيت أساسي أو زيت ديزل بجودة عالية.





معلومات عنا:► نحن الشركة الرائدة في مجال تصنيع ما يقرب من 25 عامًا من الخبرة ونوفر آلات تنقية الزيت بأفضل جودة وأعلى تكلفة.تم تصنيع معدات تنقية الزيت الخاصة بنا من مواد خام عالية الجودة بأحدث التقنيات المتقدمة من قبل العديد من الفنيين المهرة والعاملين المحترفين.نحن صادقون مع كل عميل ومسؤولون عن كل آلة نبيعها ، ونقدم خدمة رائعة لما بعد البيع ، في أي وقت عندما يحتاج العميل إلينا ، بغض النظر عن قبل الشراء أو بعده ، فنحن متاحون عبر الإنترنت أو الاتصال ، لتقديم استجابة سريعة وفورية للعملاء .
لقد مارسنا في هذه الصناعة طوال هذه السنوات ، ولدينا تجارب غنية في الموقع أيضًا.في حالة وجود حالات في الموقع ، يرجى الاتصال بنا للحصول على حل.
►للمواصفات التفصيلية للمنتج ، يرجى ترك بريدك الإلكتروني أو رقم هاتفك المحمول.لنرسل لك الكتالوج.شكرًا لك!
